PKS

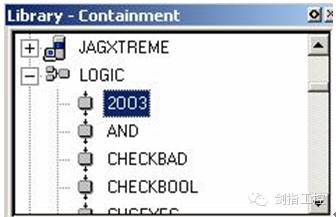

PKS里的3选2功能块的名字叫做2oo3。

在3个输入信号中，如果有2个或者2个以上的信号为ON，输出参数MAJ就为ON。

不仅监控界面与模拟量的PID监控回路不同，设备控制回路所提供的报警也与PID回路大相径庭。PID回路中常用的高报、低报、变化速率报警等统统不适用于设备控制回路，它的报警自有一番别样韵味。

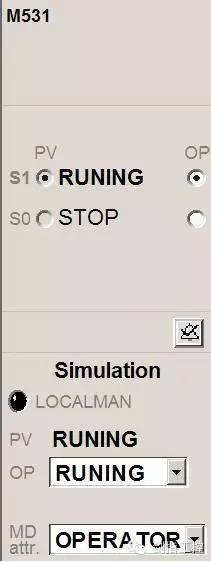

还是以泵为例，当操作人员发出启动命令时（OP值为RUNNING），经过一段时间后，现场泵运转，并将运转信号反馈回来（PV值为RUNNING）。

当操作人员发出停止命令时（OP值为STOP），经过一段时间后，现场泵停止，并将停止信号反馈回来（PV值为STOP）。这是正常的情况。

不仅监控界面与模拟量的PID监控回路不同，设备控制回路所提供的报警也与PID回路大相径庭。PID回路中常用的高报、低报、变化速率报警等统统不适用于设备控制回路，它的报警自有一番别样韵味。

还是以泵为例，当操作人员发出启动命令时（OP值为RUNNING），经过一段时间后，现场泵运转，并将运转信号反馈回来（PV值为RUNNING）。

当操作人员发出停止命令时（OP值为STOP），经过一段时间后，现场泵停止，并将停止信号反馈回来（PV值为STOP）。这是正常的情况。

在工厂里，装置意外停车是件头等大事，如果不查出原因来，恐怕很难交代过去。

原因的查找主要依赖于PKS系统对事件的记录，在停车的过程中，记录下哪个设备先停下来，哪个设备后停下来，对分析事故的原因有很大的帮助。

但是PKS系统对事件的记录只能精确到秒级，有时候两个设备前后脚停下来，从事件记录上看，它们是在同一秒钟停下来的，根本无法分辨先后。

怎么解决这个问题呢？

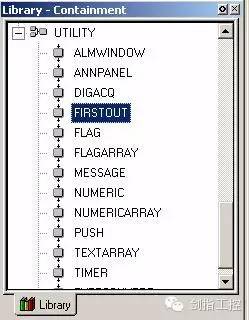

在PKS系统里有个功能块叫做Firstout，可以在最多8个输入中，抓住第一个有变化的输入，并显示出来，让事故的真相有迹可循。

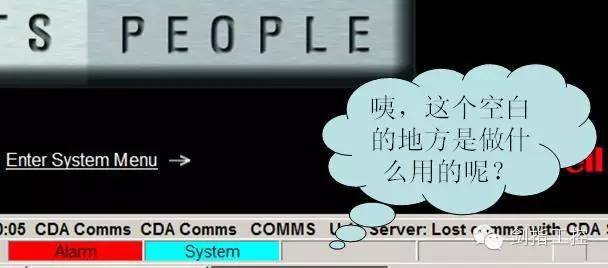

当PKS系统中任何一个过程点发生报警时，在操作站底部的报警栏会变色（颜色根据报警的级别不同而不同）并且闪烁，当PKS系统的软硬件有任何问题时，在操作站底部的系统栏会变蓝色并且闪烁，如下所示：

点击Alarm可进入报警汇总画面。

PKS里提供了标准的报警功能，任何一个点发生报警，都会在报警汇总画面里显示出来。但是缺点是信息比较分散，查看起来不直观。如果能把一些重要的报警信息，分类组合，显示在报警灯上，岂不更好？

那就让我们“组团”来报警吧！

支持“组团”报警的硬件叫做“报警光字牌”，即一组报警指示灯，如下所示

每一个指示灯上可以关联若干个相关的点或者回路，其中任何一个点产生报警，指示灯亮起或者闪烁，提示操作人员关注。

报警光字牌上还带有报警确认按键（确认后指示灯不再闪烁），复位按键（报警解除后，需按下复位按键，指示灯才能熄灭），和指示灯测试按键。

PKS的确能屈能伸，虽说复杂控制是咱的强项，普通计算只是小菜一碟，但做的也是有板有眼，丝毫不含糊。

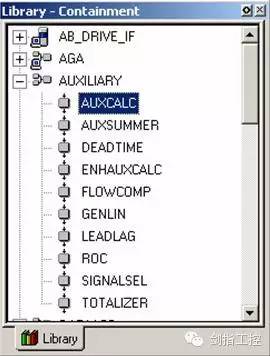

计算功能是通过辅助功能块中的辅助计算块（AUXCALC）来完成的。

每个辅助计算块可对最多6个变量进行计算，这6个变量通过P[1]～P[6]管脚连接进来。

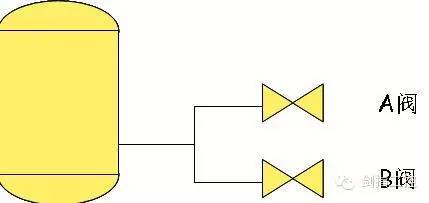

在PKS系统里，信号之间的连接一般都是线性转换的，但也有一些情况下，信号之间的对应关系是折线式的，最典型的应用就是分程控制，即一个PID回路带多个调节阀，每个调节阀的工作区间不同，如下图所示：
