【工控技术】通过 STEP 7 (TIA 博途) 中的斜坡函数定义设定值

使用“Ramp”功能块，可以定义一个时间间隔内的上升和下降斜坡。

描述
在自动化领域，使用斜坡函数处理设定值是非常常见的。附件中的STEP7（TIA Portal）库包含如下功能块：

• "Ramp": 斜坡函数发生器的FB块

• "Ramp_DB": FB "Ramp"的背景DB

• "ContrDB": 用于激活FB "Ramp"的全局DB

• "Cyclic interrupt": 设定了时间片的循环中断OB，在其中调用FB"Ramp"

图1. 给出了在循环中断OB中调用的FB"Ramp"以及功能块对应形参的实参(全局DB的变量)参数设定

 图 1

通过参数“Setpoint”输入所需的设定值(比如通过HMI) 并在输出“Out”管脚得到当前的设定值。如下表格给出了FB“Ramp”的输入输出参数。

举例说明FB"Ramp"的使用

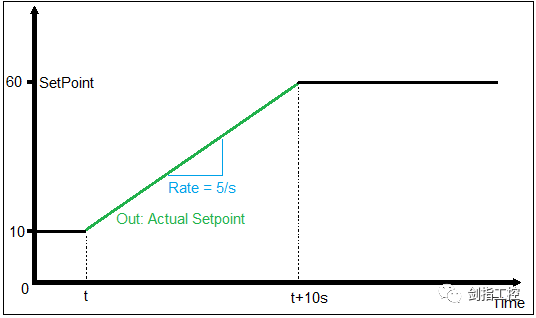

初始设定值为10。此后在接下来的10S内数值增加到60。图2所示上升的斜坡为设定值从10增加到60之间的变化率。

图. 2

在循环中断OB30中调用FB"Ramp"，OB30循环时间设置为0.1s。如果斜率设置为1/s，则上升斜坡将持续50s（设定值从10增加至60）。为了将此时间缩短为10s，斜率必须设置为5/s。

1. 初始化设定值为10。形参按如下赋值：

• InitFB = True

• SetPoint = 10

• Rate = 5

2. 设定值改为60。设定形参为如下值：

• InitFB = False

• SetPoint = 60

• Rate = 5

上升斜坡的持续时间此时为10s（图.2中绿线）
