【Honeywell技术篇】PKS(7)—PKS的户籍管理

我们的户籍管理不可谓不严。新生儿出生后报户口时,户籍基本上成定局,以后若想更改,特别是从小城市迁移到大城市,需颇费一番周折。

PKS系统对各个设备的地址管理风格,倒是十足的中国范儿。

既然PKS的通讯网络(FTE,容错型以太网)是以太网的其中一种形式,那么对各个设备的管理自然也是依据IP地址来进行的。

连接到FTE网络上的所有设备,包括服务器、操作站和控制器,都需要在系统构建时提前设置好IP地址,因为他们连接在同一条网络上,所有IP地址的前三位需保持一致,只在第四位数字上有所区别。

IP地址与设备名称的对应关系,必须在服务器的HOST文件里进行登记注册,并且没有特殊情况不得随意更改。如果系统中添加了新的设备,也需要在HOST文件进行增补。

以电脑为硬件平台的设备,例如服务器和操作站,每一台电脑的两块网卡需分别配置IP地址,连接FTE A网的网卡IP地址的最后一位配置为奇数,另一块连接FTE B网的网卡,IP地址的最后一位配置为A网的地址加1。即每一个电脑设备有2个IP地址,在HOST文件里登记注册时,只需将A网的地址与设备名称进行登记即可,看来A网是户主,负责抛头露面的事情。

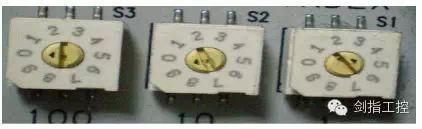

C300控制器作为在FTE网络上的一个设备,也必须设定IP地址,地址的前三位数字在软件上设置,第四个数字,在C300控制器的底板上通过旋钮来设置,如下图所示。



左边第一个旋钮代表百位数字,第二个旋钮代表十位数字,第三个旋钮代表个位数字,每个旋钮上有一个箭头,周围是一圈数字,将这3个旋钮上的箭头对准需要的数字,就可以设定IP地址的最后一位。在这个图上我们可以看到,左边第一个旋钮对准的数字是0,第二个旋钮对准的数字是9,第三个旋钮对准的数字是4,则这个控制器的地址就是94。

设置冗余控制器地址时,主控制器应使用奇数地址,比如说15,27,备用控制器的地址应等于主控制器地址加1,非冗余控制器只使用奇数地址。

C300控制器对所带I/O卡件也是依据地址来管理。I/O卡件地址的设定非常简单,只需在I/O卡件的底板上插上标有号码的地址块即可。地址块随系统提供,I/O LINK1和I/O LINK2里的卡件分别设置地址,都是从1开始,最多到40,每个I/O LINK里的地址必须唯一,不能重复。

下图所示的卡件地址为8。
