【工控技术】如何在 STEP7 (TIA Portal) 中提取实数的整数和小数部分？

FC“DecimalPlaceFilter”可实现提取实数的整数部分和小数部分，并将其输出为字符串值。

描述：
这个条目下载的库中包括 "DecimalPlaceFilter" 函数，"FilterDB" 数据和 "DecimalFilter" 组织块。在 "DecimalFilter" 组织块中调用 "DecimalPlaceFilter" 函数，从 "FilterDB" 数据块中定义参数。

下图所示：如何从实数中提取整数和小数部分，并转换成字符串输出。

图.01

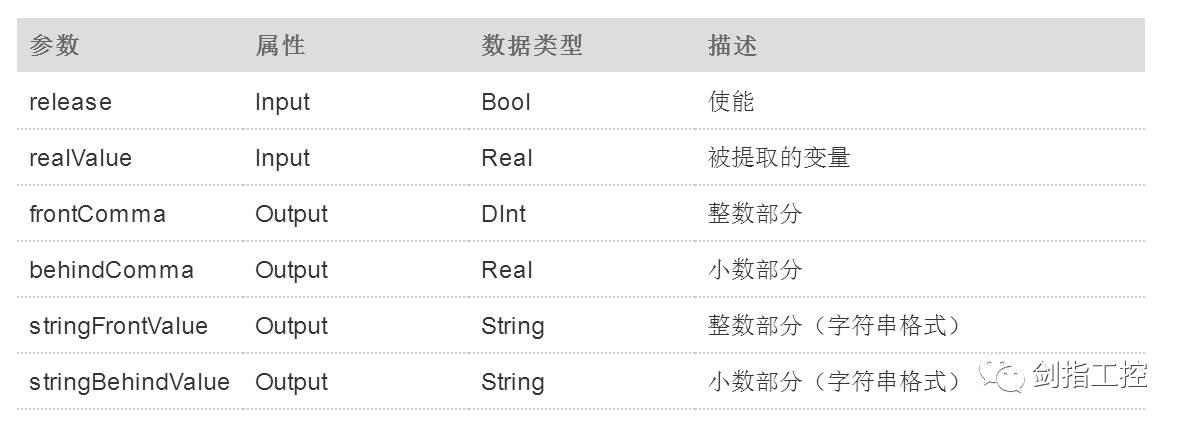

从实数 87.125 中提取出整数部分 “87” 和小数部分 “0.125”功能。下表给出 "DecimalPlaceFilter" 函数中参数。

实数到双整形的数据类型转换注意事项

在转换的过程中，如果输入的数值超出了目标数据类型的范围（DINT）或要转换的数值（REAL）是个无效的浮点数，输出 ENO 为 0.

"DecimalPlaceFilter" 函数由 SCL 语言编写，包含德语和英语的注释。将 ZIP 文件解压到一个单独的目录下。然后使用 STEP 7 (TIA Portal) 软件打开和编辑这个库。

库的注意事项
必须使用 STEP 7 (TIA Portal) 软件打开编辑该库。

注意

STEP 7 (TIA Portal) 软件中的 "FRAC" 指令 (提取小数) 能够确定输入值的小数位。寻找该指令的路径"基本指令> 数学函数"。
