【工控技术】在仿真的 S7-1500 和仿真的 HMI 操作面板之间建立连接，需要做哪些设置？
描述
想要使用仿真的 S7-1500 和 HMI 操作面板或者 HMI Runtime Advanced 用于测试项目。首先必须设置 PG/PC 接口，以确保仿真的操作面板或仿真的Runtime 与仿真的 PLC 之间建立通信。
| No. | 步骤 |
| 1 | 打开 HMI 操作面板或 WinCC Runtime Advanced 的 “连接” 编辑器。选择想仿真使用的连接并且注意设置 "Access Point" （“访问点”）。
|

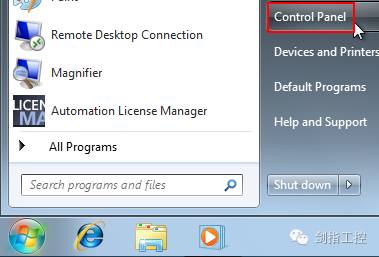

| 2 | 通过 “开始 > 控制面板” 打开控制面板。
|
| 3 | 选择显示设置 “大图标”或 “小图标”，点击 “设置 PG/PC 接口”。
|

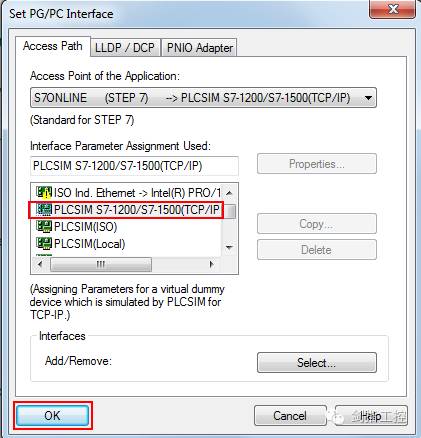

| 4 | 选择在步骤 1 "Access Point" 下设定的应用程序使用的访问点（默认：S7ONLINE (STEP 7) -> ...），在 "Interface Parameter Assignment Used:" 选择 "PLCSIM S7-1200/S7-1500 (TCP/IP)" 并且点击 "OK" 确认修改。
如果想使用的访问点不是 S7ONLINE(STEP7)，可以通过 <Add/Delete> 在 "Access Point of the Application" 创建和选择恰当的访问点。 |
| 5 | 启动控制器的仿真。 |
| 6 | 启动操作面板的仿真。 |
