【工控技术】在STEP 7 (TIA Portal) 中，如何实现流量累积功能？

使用库'Totalizer_Lib_TIA_Portal' 中的函数块 'Totalizer' ,可以计算出一个瞬时流量的累积值。

描述
例如，在测量流量或线速度时，可以使用距离或体积作为物理量，使用毫秒，秒，分钟，小时或者天作为测量时间的单位。

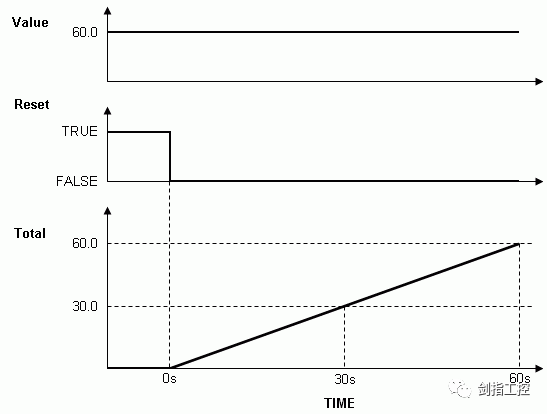

图 01

 "Totalizer" 功能块必须在循环中断(比如OB30)中调用，表 01 是 "Totalizer" 功能块的输入和输出变量列表


表 01

在一个循环中

1. 输入变量 "Interval" 和"Cycle" 数据类型 Time 被转化为 Real 类型。

2. 转化后的值被转移到临时变量 “Interval_real” 和 “Cycle_real”。

3. 变量 "VALUE" 的输入值乘以临时变量 "Cycle_real" 的值，然后除以临时变量 “Interval_real”。

4. 结果存储在静态变量 “Accum” 的缓冲区。

这样每次循环之后，中间结果值存储在“Accum” 的缓冲区中递增，然后转移到输出变量“Total” 中。如果变量 “Reset” 有“True” 值，则变量 “Total” 输出值被复位为零。

例子：

在图 01 的例子中，“Value” 变量值是 60.0 ，同时变量 “Interval” 的时间值是一分钟。

• 输出变量 "Total" 在1 分钟内从1累加到了60。

• 周期时间 100ms 反映了FB"Totalizer"的执行过程中的扫描时间。

• 当FB在循环中断中被调用时，程序每隔 100ms 处理一次而且程序是独立于 OB1 （主程序）的。

被测量值 "Value" (速度或流量)的计量单位可以是米每秒，立方米每分钟或公里每小时。这时变量 "Interval" 必须输入对应的间隔时间，例如，

• 米每秒： T#1s

• 立方米每分钟： T#1M

• 公里每小时：T#1h

图 02

附件 "48799854_Totalizer_Lib_TIA_Portal" 的库中包含上述的"Totalizer"功能块。功能块中包含SCL程序并附有德文和英文的注释。

复制压缩文件到一个单独的目录，然后双击启动文件解压。此时库会自动解压所有相关的子目录。然后在 STEP 7 (TIA Portal) 中打开这个库，并可以添加到S7-1200/S7-1500的项目中使用。

提示:
只能在STEP 7 (TIA Portal) 中打开或编辑库。
