【工控技术】SIMATIC S7-1500 控制器如何组态网关？

“网关” 定义
网关是将输入与输出数据从一个子网传送到另一个子网的转换设备。例如 IE/PB Link，DP/AS-i Link 及其他产品。

与 S7-1500 CPU 连接的网关
SIMATIC S7-1500 拥有大量的、系统集成的诊断功能，一旦发生错误时可以迅速识别。
支持S7-1500CPU支持的网关，通过STEP 7 V13 SP1或更高版本来配置。 如果正在使用较早版本的STEP7，也可参照本FAQ中的注意事项。

V13版及以下使用S7-1500 CPU组态网关

STEP 7 V13版及以下版本，通过硬件目录部分的“网络组件”配置网关时不支持S7-1500。因此，图.01 中所示的与 S7-300 CPU 的组态不适用于 S7-1500。

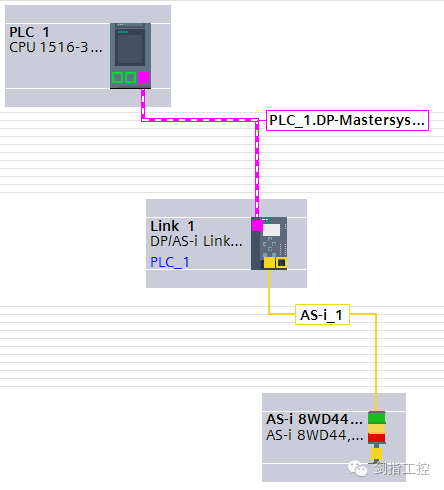

图. 01

STEP 7 V13版及以下版本，当用SIMATIC S7-1500 组态网关时，编译后会出现如下的错误信息：

• 在 PROFIBUS 和 PROFINET 网络上， 已连接的 CPU 不支持更低级别的 AS 接口从站组态。

• 如果 DP 主站/ IO 控制器是 S7-1500 设备，那么 DP 从站/ IO 设备将不能正常运行。

补救
通过一个 GSD 文件来组态 AS-i Links (如图. 02)或者在网络视图中(如图. 03)不组态AS-i 部分网段，这样可以组态一个1500做主站的配置。

这种架构可以包含网关，诊断数据集中从 AS-i Links 给到 CPU ，从 CPU 角度来说就像集成了一个平台。

用户程序中的IO地址和 AS-i 从站的分配取决于 AS-i Link 的类型，并且在不同情况下手册中都可以找到。

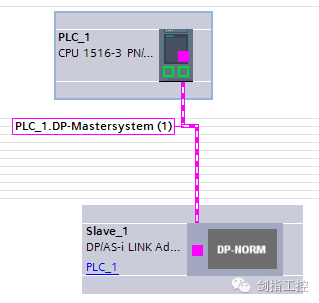

图. 02

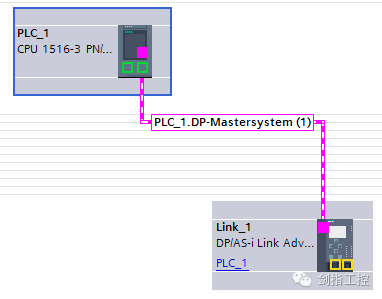

图. 03

概述
通过不组态AS-i 部分或者GSD文件方式，可以将以下网关连接到 S7-1500，：

• IE/AS-i Link PN IO (6GK1411-2AB10, 6GK1411-2AB20)， GSD 文件可参考条目号：23742537。

• PB/AS-i Link 20E (6GK1415-2AA10)，GSD 文件可参考条目号： 113250。

• DP/AS-i Link Advanced (6GK1415-2BA10, 6GK1415-2BA20)，GSD 文件可参考条目号：113250。

• CM AS-I MASTER ST ET 200SP (3RK7137-6SA00-0BC)

直到并包含STEP 7 V13版都不可以将S7-1500作为IO控制器/DP主站来运行IE/PB Link(6GK1411-5AB00)。

IWLAN/PB Link (6GK1417-5AB00, 6GK1417-5AB01)产品已被终止(见条目104509170)。也不能连接作为IO控制器/DP主站的S7-1500运行。
条目 108839238描述了如何使用IE/PB Link PN IO和IWLAN Client替代IWLAN/PB Link PN IO。

在STEP 7 V13 SP1及更高版本的S7-1500上组态网关
图.04显示了在STEP 7 V13 SP1或更高版本中组态S7-1500 CPU。

图. 04
