【工控技术】在 STEP 7 (TIA Portal) 中如何启动 S7-PLCSIM ?

你可以继续通过 S7-PLCSIM V5.x 模拟仿真 S7-300/400 CPU。在安装 STEP 7 (TIA Portal) Professional  软件时,S7-PLCSIM V5.x 软件也安装了。通过 S7-PLCSIM V5.x 可以模拟仿真 SIMATIC S7-300/400 模块,STEP 7 (TIA Portal) V12  也可以模拟仿真 S7-1500 CPU  模块,但需要另外安装 S7-PLCSIM V12 。

这里,应该注意仿真工具的以下特性:

S7-PLCSIM  不能用于 STEP 7 (TIA Portal) V12 中的 S7-1200。

S7-PLCSIM V5.x  可以用于 STEP 7 V5.5 (Professional 2010) 和 STEP 7 (TIA Portal) 中的S7-300/400 .

S7-PLCSIM V5.x  不能在 STEP 7 V5.5 (Professional 2010) 和 STEP 7 (TIA Portal) 中同时激活。

为了避免模拟器和实际 CPU  之间混乱,只能有一个在线。所以“实际” 环境和“模拟”环境无法同时工作。

The TIA Portal STEP 7 和 S7-PLCSIM  必须版本一致,  例如 V12  或 V12+SP1. 如果版本不同,TIA Portal 将无法运行。

实际的网络 ( MPI 或 TCP/IP) 被模拟 CPU 中显示的虚拟网络替代 ( 例如,“可访问节点”对话框)。同样,当实际的 CPU 可访问,模拟的 CPU 无法显示。

下表描述了在 STEP 7 (TIA Portal) 中运行 S7-PLCSIM  仿真 S7-1500 的过程。

No.步骤

1、检查是否在线连接实际的 CPU,如果连接着,需要断开。

2、在项目视图中打开项目,在项目导航中选中所需要建立连接的 CPU。

3、启动 PLCSIM 可以用以下两种方法之一:

使用工具栏中的图标“Start simulation”

使用菜单命令“Online > Simulation > Start”

图. 01

4、后续消息框点击 “OK”。

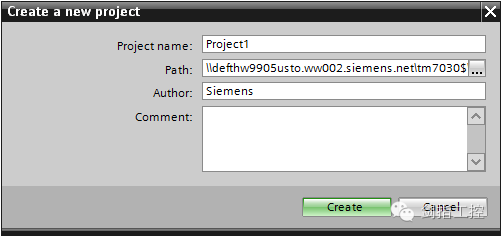

5、在 S7-PLCSIM 中创建一个仿真项目,在打开的 "Create a new project"  对话框中可以按照需要更改系统输入的“项目名称”,“路径” 和“作者”。然后点击 "Creat"  按钮。


图. 02

6、在 "Extended download to device" 对话框中的下拉列表输入设置:

PG/PC  接口类型:  PN/IE

PG/PC  接口:  PLCSIM S7-1200/S7-1500

连接到子网:  Direct at slot '1 X1'


 图. 03

注意

如果已经通过上面设置的 PG/PC 接口连接到了 CPU ,那么还会重新自动建立此连接。



7、当在线连接建立好后,点 击 "Load" 按钮。

8、然后,在打开的   "Load preview"  对话框中继续点击"Load" 按钮。

9、就像实际的 CPU 一样,当下载的步骤完成。点击 "Finish"  按钮。

10、转到 S7-PLCSIM,点击 "RUN",将虚拟CPU的操作模式从 STOP 切换到 RUN 。

11、现在就可以通过 S7-PLCSIM  测试你的程序。通过图.04标示的按钮可以切换到 项目视图。


图. 04

启动 S7-PLCSIM V12 注意事项

如果已经通过 Windows 启动了S7-PLCSIM V12,那么再试图打开项目仿真时,会得到因所需的产品丢失而导致项目不能打开的提示信息。要通过 STEP 7 (TIA Portal)  中启动 S7-PLCSIM ,并按照上面的第三点的方法来仿真打开的项目。
