【工控技术】STEP 7 Professional V12 SP1使用SCL对S7-300/400间接寻址的变量表达式?

剑指工控 星期五, 07/29/2016 - 23:50 发表

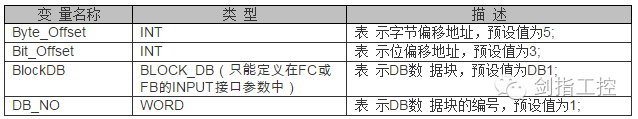

本文描述S7-300/400在STEP7 Professional V12 SP1中使用SCL语言编程进行绝对地址间接寻址时变量语法格式。表1定义了表2~表5中表达式所使用的变量及预设值。


表 1

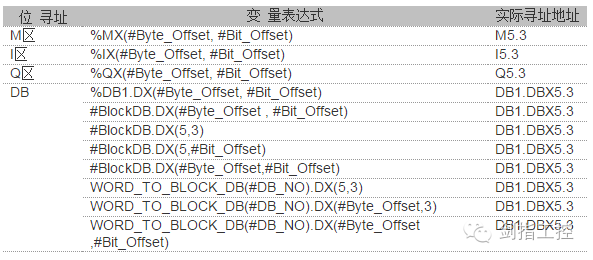

1.    位 寻址（以下表达式中Byte_Offset, Bit_Off之 间为逗号）


表 2

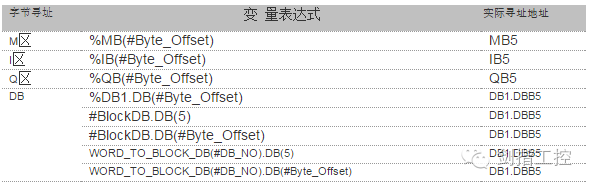

2.   字节寻址


表 3

3.   字寻址


表 4

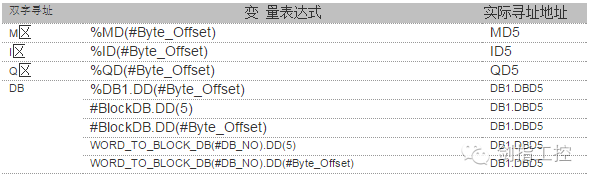

4.  双字寻址


表 5
