施耐德：跟我学系列-PLC编程软件Unity PoxL 3.0

本文详细讲述了施耐德PLC编程软件的安装过程，怎样创建一个工程，最后以一个流程灯实例做了具体说明。

1.1 安装前的工作

由于安装此软件会与360安全卫士发生冲突，请在安装之前关闭360安全卫士。

1.2 Unity ProxL3.0软件安装步骤

1.2.1 点击Unity ProxL图标

图 1-1

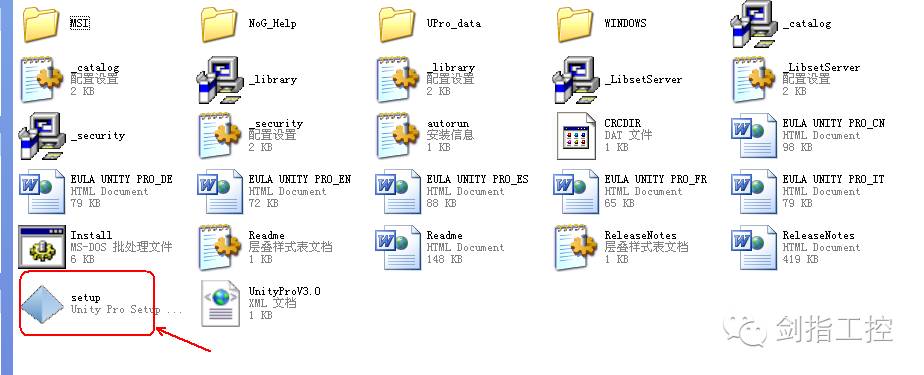

1.2.2 点击setup

图 1-2

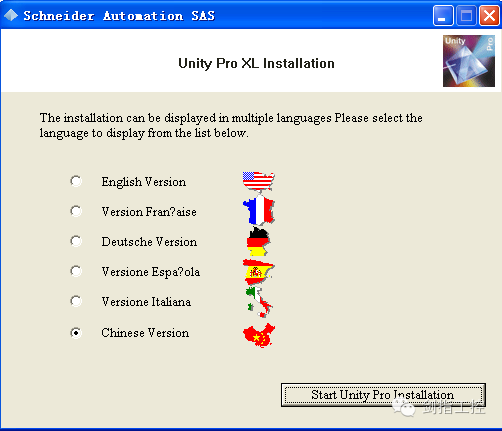

1.2.3 选择chinese version

图 1-3

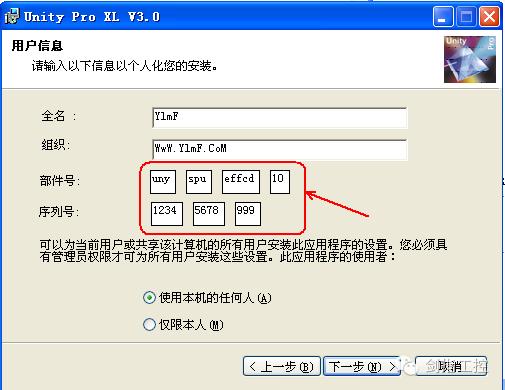

1.2.4 输入序列号，点击下一步

图 1-4

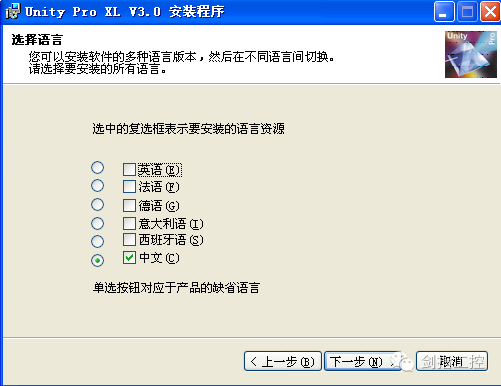

1.2.5 选择“中文”，点击下一步

图 1-5

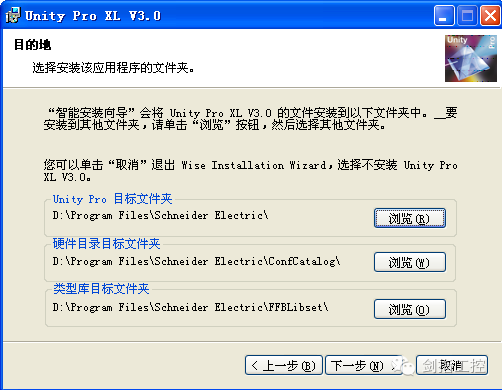

1.2.6 选择安装路径，点击下一步

图 1-6

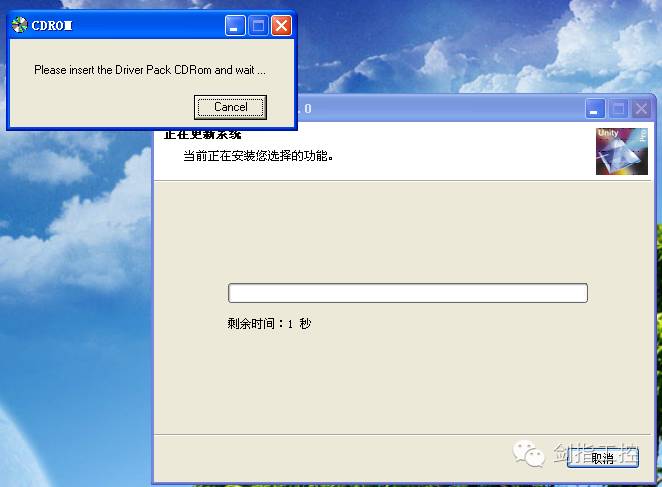

1.2.7 点击“Cancel”

图 1-7

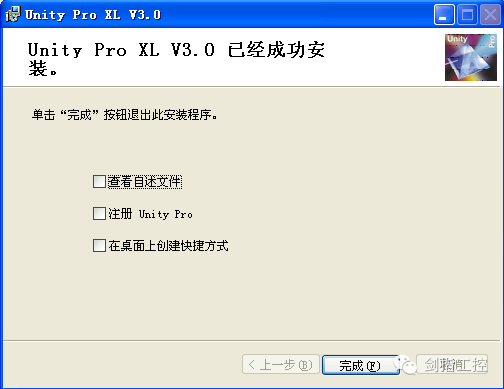

1.2.8 点击“完成”

图 1-8

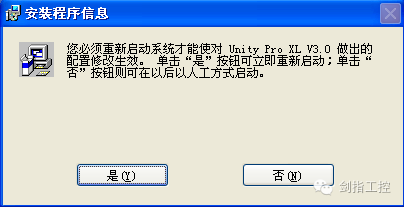

1.2.9 点击“是”，重新启动电脑

图 1-9

第2章 Unity ProxL3.0入门

2.1 如何使用Unity ProxL3.0

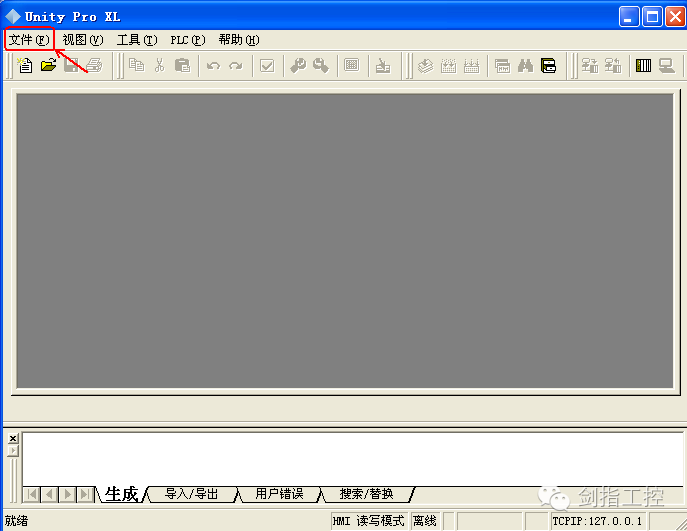

2.1.1 点击“Unity ProxL”，打开软件，点击“文件->新建”

图 2-1

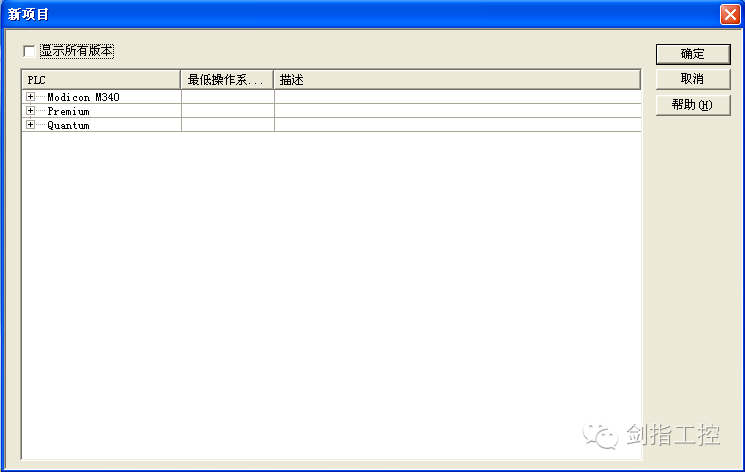

2.1.2 可选择施耐德PLC三种CUP系列

图 2-2

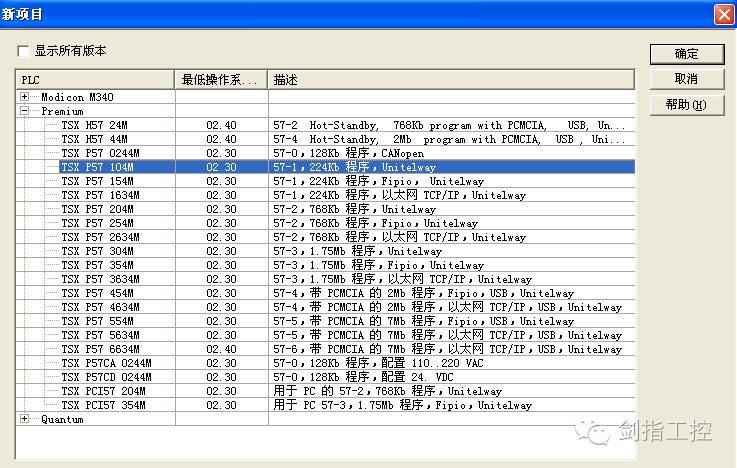

2.1.3 选择Prenium系列，TSX P57 104M CPU，点击“确定”

图 2-3

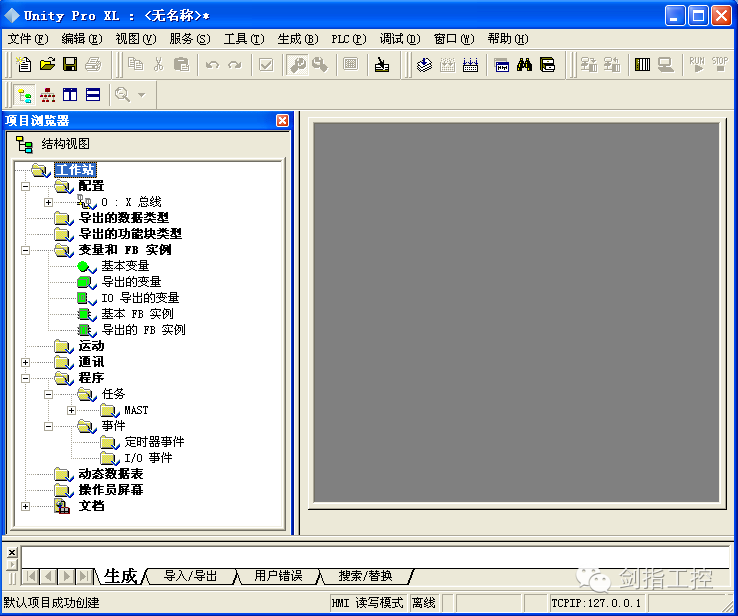

2.1.4 进入软件初始界面

图 2-4

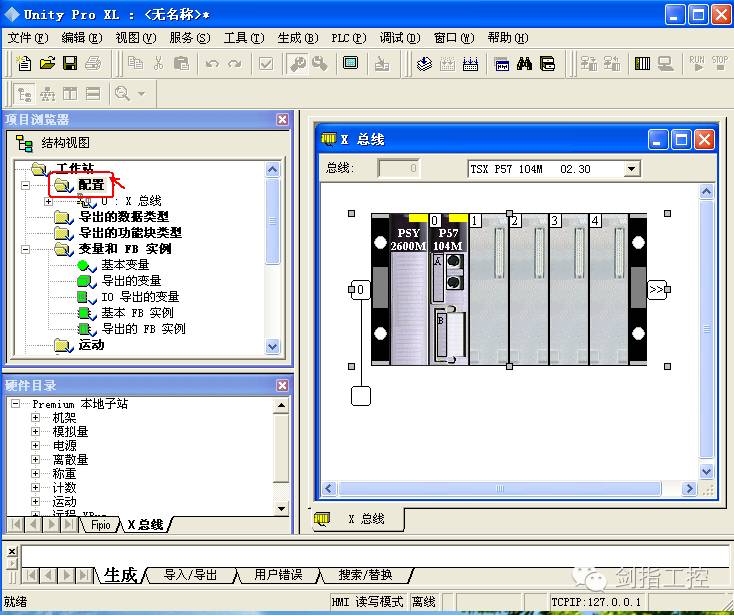

2.1.5 硬件配置，双击“配置”

图 2-5

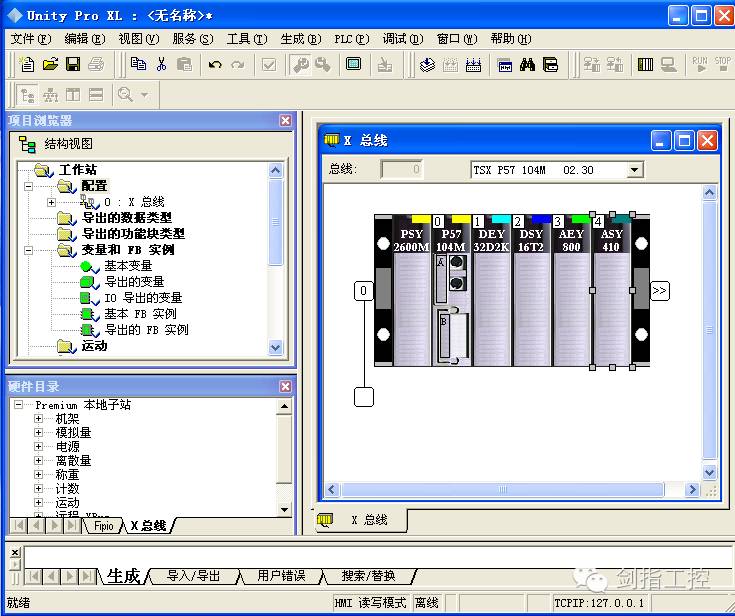

2.1.6 双击机架上“1、2、3、4”选择你需要的配置，我厂辅机设备大多数配置如图2-6

图 2-6

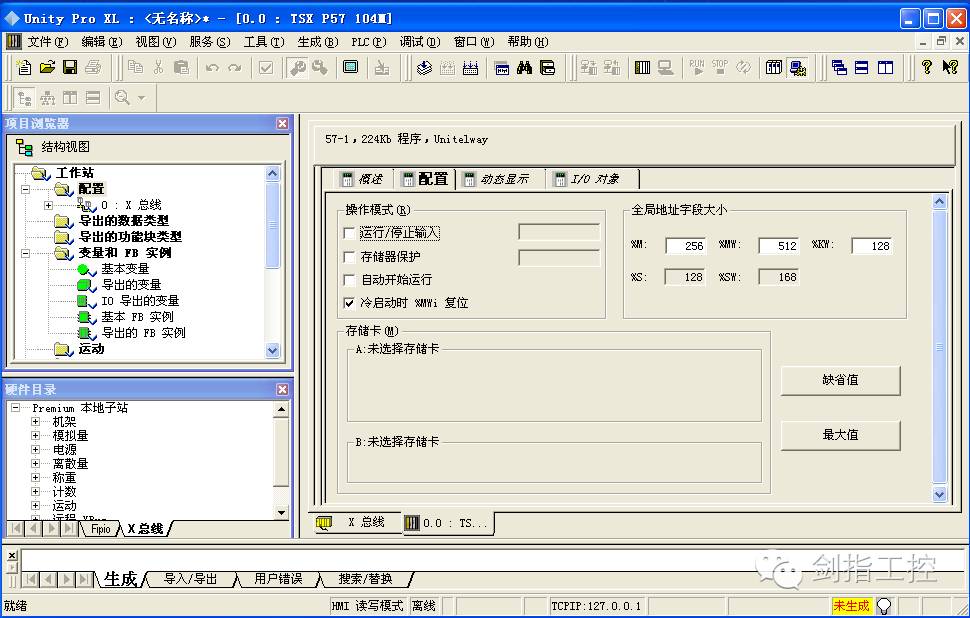

2.1.7 双击“CPU模块（P57 104M）”图形，出现图2-7界面，查看相应模块的地址

图 2-7

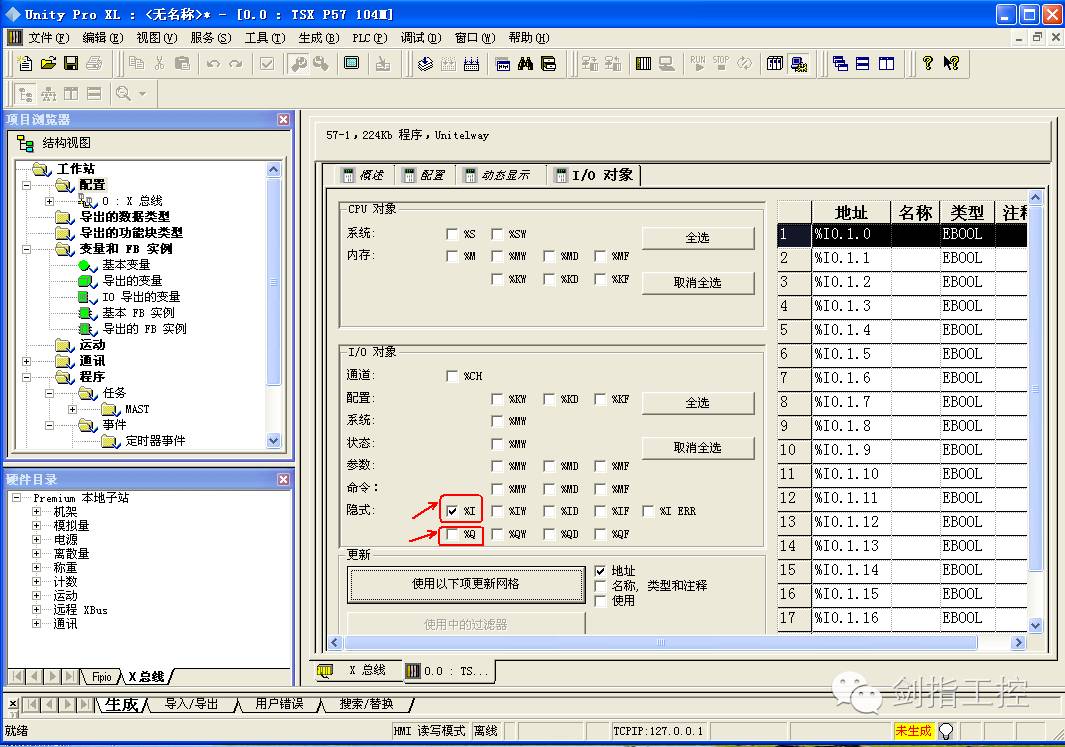

2.1.8 点击“I/O对象”，在“%I”处打钩，点击“使用以下项更新网络”，查看开关量输入模块地址（开关量输处模块地址“%Q”处打钩）

图 2-8

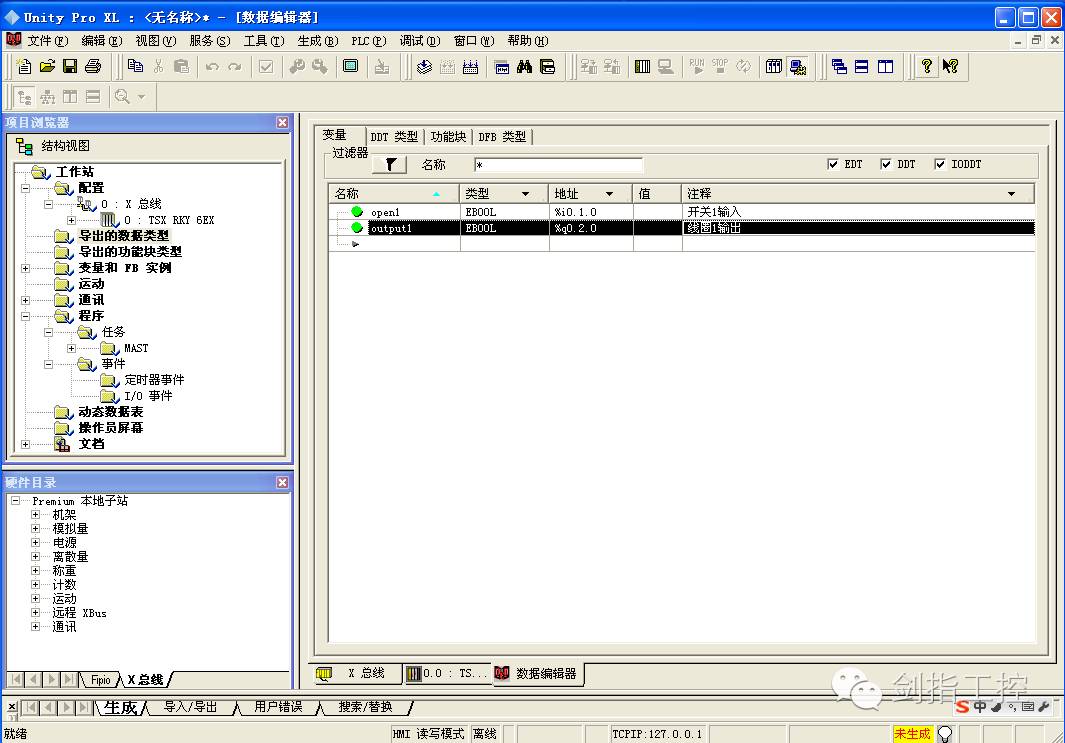

2.1.9 点击“基本变量”，进行变量声明

图 2-9

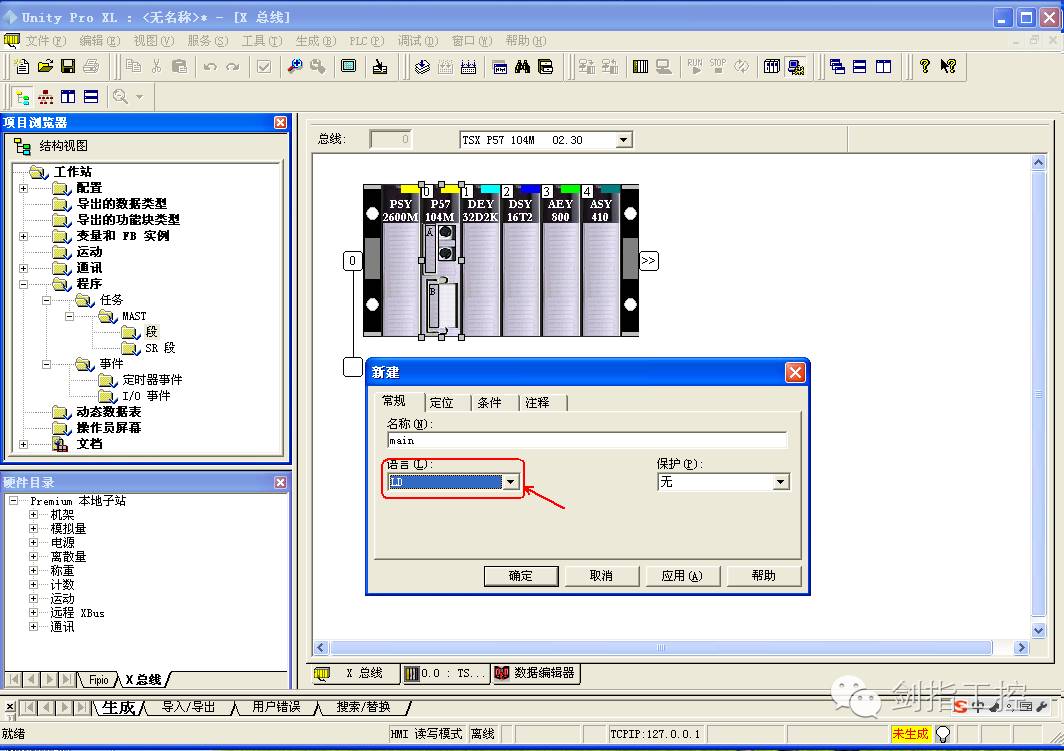

2.1.10 左键点击“段”，之后点击右键，选择“新建段”，选择语言“LD”

图 2-10

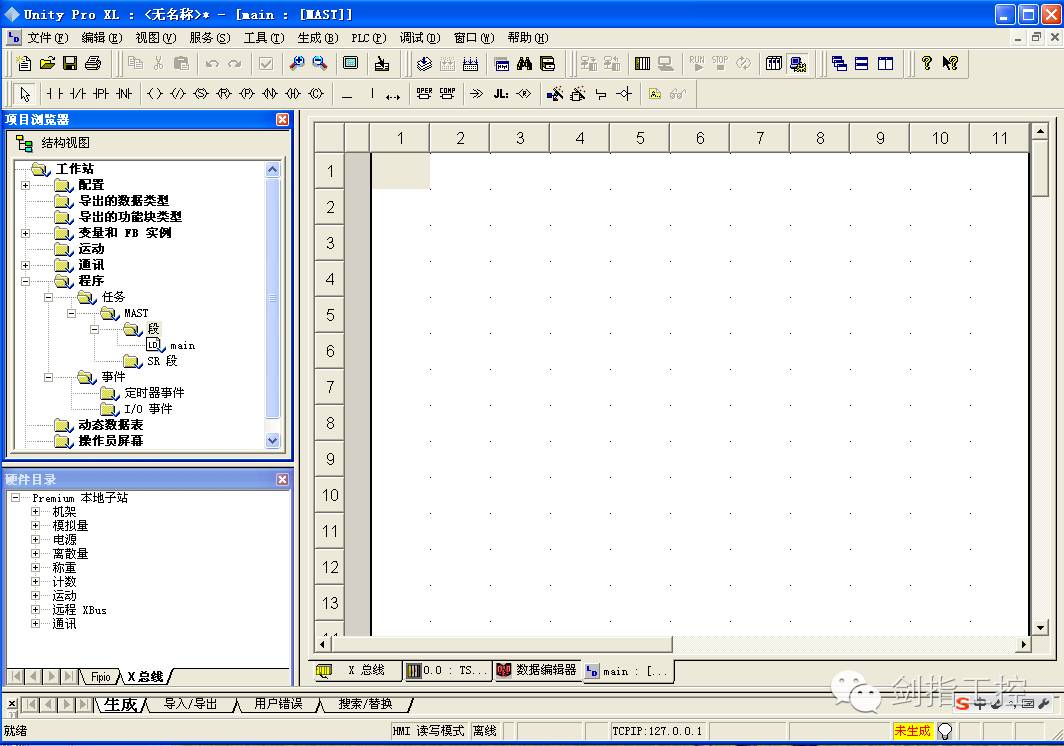

2.1.11 现在就可以进行程序编写了。

图 2-11

第3章 Unity ProxL3.0程序编写

3.1 流水灯程序任务

   任务：依次顺序点亮8个LED灯，时间间隔1S。

3.2 程序流程图

3.3 流水灯程序配置

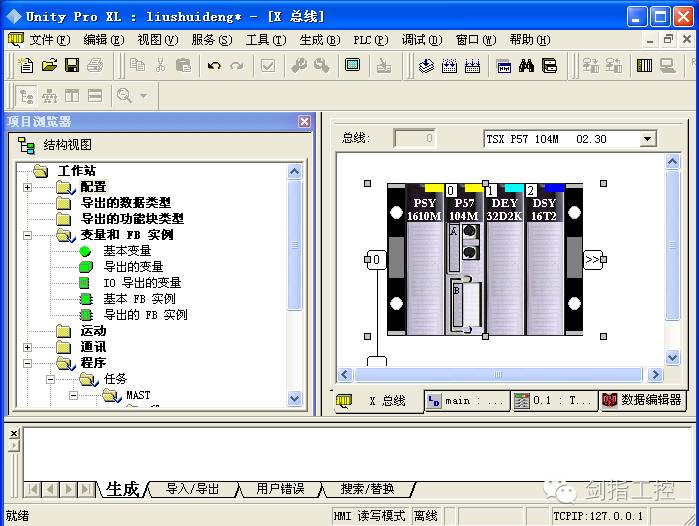

由于程序实现的功能只有一个输入（用于启动），8个输出；所以系统配置只需要电源模块、CPU模块、开关量输入模块、开关量输出模块，我厂辅机设备一般配置如图3-1所示：

图 3-1

3.4 定时器的使用

3.4.1 接通延迟定时器如图3-2

图 3-2 定时器模块

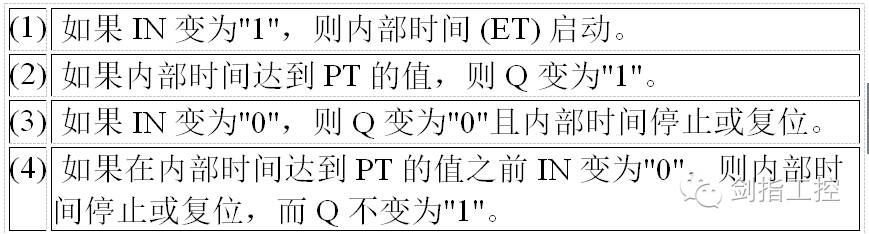

3.4.2 使用方法见表3-1

表3-1 定时器使用方法

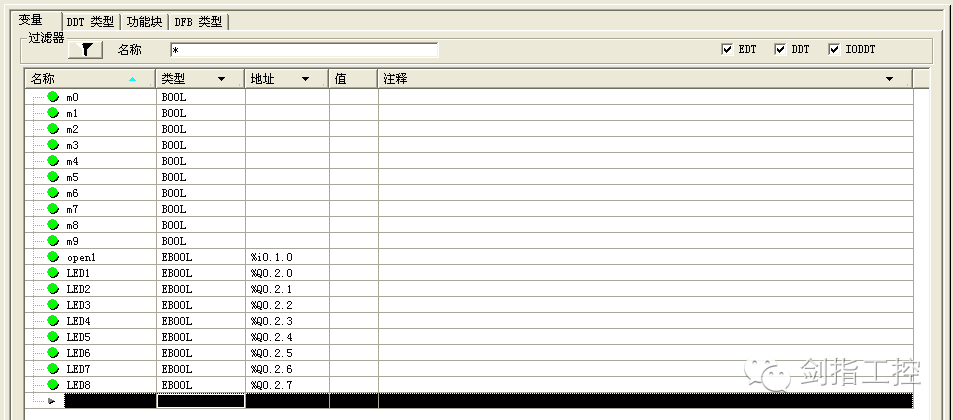

3.5 变量定义

图 3-3

   说明：m0-m8为中间变量，open1（常开触点）地址为：%i0.1.0；LED1-LED8（输出线圈）地址为：%q0.2.0-%q0.2.7

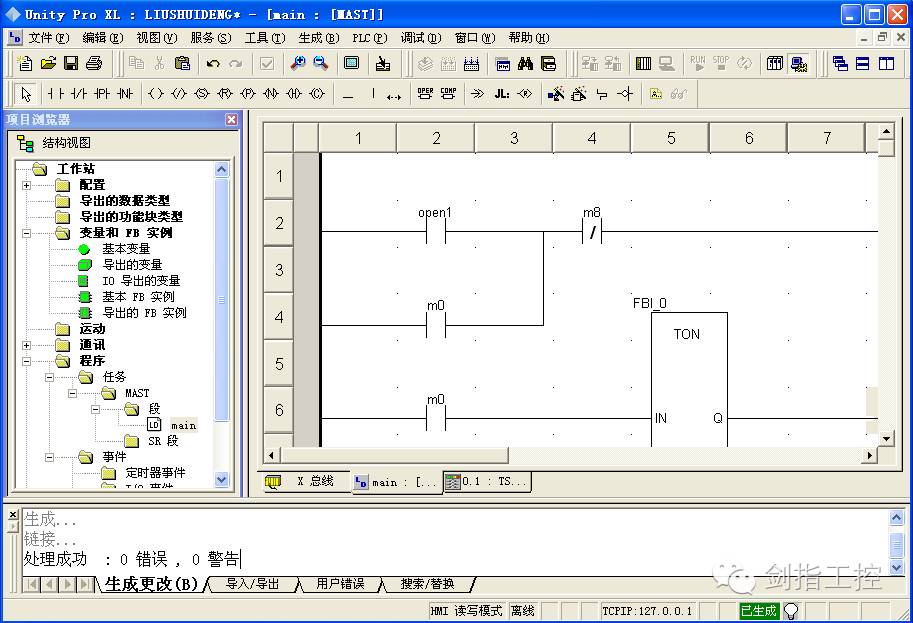

3.6 程序编译无错误（0 错误，0警告）

图 3-4

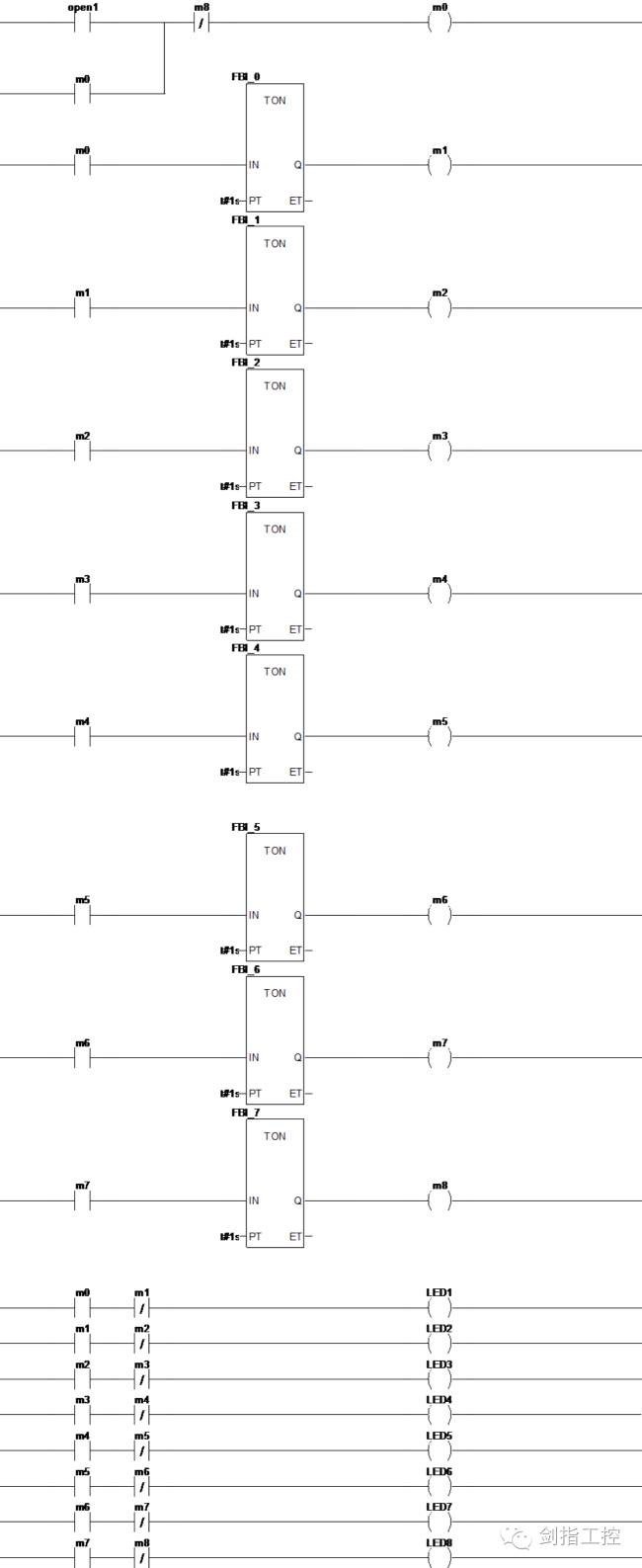

3.7 流水灯程序清单
