跟我学系列-如何制作一款免费S7 200监控组态软件？

S7-226的编程口物理层为RS-485结构，SIEMENS提供MicroWin软件，采用的是PPI(Point to Point)协议，可以用来传输、调试PLC程序。在现场应用中，当需要PLC与上位机通讯时，较多的使用自定义协议与上位机通讯。在这种通讯方式中，需要编程者首先定义自己的自由通讯格式，在PLC中编写代码，利用中断方式控制通讯端口的数据收发。采用这种方式，PLC编程调试较为烦琐，占用PLC的软件中断和代码资源，而且当PLC的通讯口定义为自由通讯口时，PLC的编程软件无法对PLC进行监控，给PLC程序调试带来不便。

S7-200PLC的编程通讯接口，内部固化的通讯协议为PPI协议，如果上位机遵循PPI协议来读写PLC，就可以省略编写PLC的通讯代码。如何获得PPI协议？可以在PLC的编程软件读写PLC数据时，利用第三个串口侦听PLC的通讯数据，或者利用软件方法，截取已经打开且正在通讯的端口的数据，然后归纳总结，解析出PPI协议的数据读写报文。这样，上位机遵循PPI协议，就可以便利的读写PLC内部的数据，实现上位机的人机操作功能。

软件设计

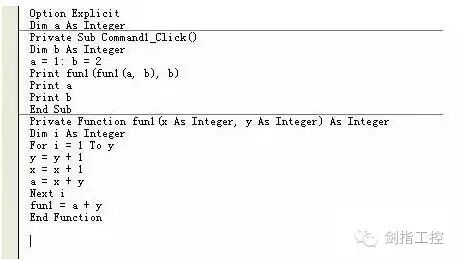

系统中测控任务由SIEMENS S7-226PLC完成，PLC采用循环扫描方式工作，当定时时间到时，执行数据采集或PID控制任务，完成现场的信号控制。计算机的监控软件采用VB编制，利用MSComm控件完成串口数据通讯，通讯遵循的协议为PPI协议。

PPI协议

西门子的PPI（Point to Point）通讯协议采用主从式的通讯方式，一次读写操作的步骤包括：首先上位机发出读写命令，PLC作出接收正确的响应，上位机接到此响应则发出确认申请命令，PLC则完成正确的读写响应，回应给上位机数据。这样收发两次数据，完成一次数据的读写。

其通讯数据报文格式大致有以下几类：

1、读写申请的数据格式如下：
        SD LE LER SD DA SA FC DASP SSAP DU FCS ED
        SD Start Delimiter)开始定界符(68H)
        LE:（Length）报文数据长度
        LER:（Repeated Length）重复数据长度" S& n4 z) Q- ]$ X
        SD: (Start Delimiter)开始定界符(68H)
        SA:（Source Address）源地址，指该地址的指针，为地址值乘以8
        DA:（Destination Address）目标地址，指该地址的指针，为地址值乘以8
        FC:（Function Code）功能码4 }/ X2 T7 w+ v
        DSAP:（Destination Service Access Point）目的服务存取点- w" l  ]3 I+ Z' F4 T) o
        SSAP:（Source Service Access Point）源服务存取点
        DU:（Data Unit）数据单元
        FCS:（Frame Check Sequence）校验码7 w; r( Y) t3 u. L$ b
        ED:（End Delimiter）结束分界符（16H）
报文数据长度和重复数据长度为自DA至DU的数据长度，校验码为DA至DU数据的和校验，只取其中的末字节值。5 N* W, v7 u5 e4 I
在读写PLC的变量数据中，读数据的功能码为 6CH，写数据的功能码为 7CH。

2、PLC接收到读写命令，校验后正确，返回的数据格式为 E5H
3、确认读写命令的数据格式为：
SD SA DA FC FCS ED * |& G' B! `0 V% \
其中SD为起始符，为10H3 P" N# N0 p, n3 c
SA为数据源地址
DA为目的地址, c. Q  E% u4 k
FC为功能码，取5CH
FCS为SA+DA+FC的和的末字节
ED为结束符，取16H8 v; d( A% `* h9 |# i; ?  }( U
PPI协议的软件编制% r% h: \* L9 \6 {
在采用上位机与PLC通讯时，上位机采用VB编程，计算机采用PPI电缆或普通的485串口卡与PLC的编程口连接，通讯系统采用主从结构，上位机遵循PPI协议格式，发出读写申请，PLC返回相应的数据。

程序实现如下：
1、串口初始化程序：
                MSComm1.CommPort = 1! a+ w4 i& ~8 l7 y, l
                MSComm1.Settings = "9600,e,8,1"
                MSComm1.InputLen = 0# s/ Y7 E6 m' [- P; C' j' Z! a& A6 \
                MSComm1.RThreshold = 1
                MSComm1.InputMode = comInputModeBinary
PPI协议定义串口为以二进制形式收发数据，这样报文的通讯效率比ASCII码高。
2、串口读取数据程序，以读取VB100数据单元为例：
Dim Str_Read(0 To 32) ‘定义发送的数据为字节为元素的数组。
Str_ Read (32) = &H16 ‘相应的数组元素赋值，按照以下格式：
Str_ Read (29) = (100*8) \ 256 ‘地址为指针值，先取高位地址指针' \2 \; H) K* E
Str_ Read (30) = (100*8) Mod 256 ‘取低位地址指针
Str_ Read (24) = 1 ‘读取的数据长度（Byte的个数）  f) E( J( d+ C$ B. k  ^% T7 R% ^$ U' G
For I=4 to 30
Temp_FCS = Temp_FCS + Str_Read(i)
Next I( T1 g, r- g, h  Q8 [' D' F+ C
Str_Read(31)= Temp_FCS Mod 256 ‘计算FCS校验码，其它数组元素赋值省略。& E& L( {0 m; w5 \
68 1B 1B 68 2 0 6C 32 1 0 0 0 0 0 E 0 0 4 1 12 A 10 2 0 1 0 1 84 0 3 20 8B 16
PLC返回数据 E5 后，确认读取命令，发送以下数据：8 Z5 @+ s$ S8 ^5 ^6 m. F. W! x6 k
10 2 0 5C 5E 16
然后上位机VB程序接受到以下数据：
68 16 16 68 0 2 8 32 3 0 0 0 0 0 2 0 5 0 0 4 1 FF 4 0 8 22 78 16( i: e/ I) R/ }2 h
首先识别目标地址和源地址，确认是这次申请的返回数据，然后经过校验检查，正确后解析出第26号数据（&H22）即为VB100字节的数据。
5、串口写入数据程序，以写VB100数据单元为例：
Dim Str_Write(0 To 37) ‘定义发送的数据为字节为元素的数组。
Str_Write (37) = &H16 ‘相应的数组元素赋值，按照以下格式6 I" A  Z6 x( M# J* H& E) C: G" N5 |
Str_Write (35) = &H10 ‘要写入的数据值
68 20 20 68 2 0 7C 32 1 0 0 0 0 0 E 0 5 5 1 12 A 10 2 0 1 0 1 84 0 3 20 0 4 0 8 C B9 16
PLC返回数据 E5 后，确认写入命令，发送以下数据：" K8 _( y  V9 }1 Z2 g
10 2 0 5C 5E 167 e7 O( O# F9 _* k, U
然后上位机VB程序接受到以下数据：5 |# a0 K* c. H* ?
68 12 12 68 0 2 8 32 3 0 0 0 0 0 2 0 1 0 0 5 1 FF 47 164 v7 _2 w+ X! Q6 d# y
这是PLC正确接收并写入信息的返回数据。; ~+ j' f" A) n0 @& I( t( ?
4、串口接收程序：
在数据接收程序中，利用VB中MSComm控件，一次接收缓冲区中的全部数据，存放到数组形式的暂存单元中，然后分析每个元素的值，得到读写的数据。
Dim RCV_Array() As Byte' f1 N: H  {: t0 F
Dim Dis_Array As String
Dim RCV_Len As Long0 ~* y& W* j+ K: D$ o, F
RCV_Array = MSComm1.Input ‘取出串口接收缓冲器的数据。1 k7 z) }1 D8 \8 a( n& {# W9 y
RCV_Len = UBound(RCV_Array)
ReDim Temp(0 To UBound(RCV_Array))  w" E0 f) S& }# s, _, w4 K
For i = 0 To RCV_Len, {' i5 C$ b7 o: ]
Dis_Array = Dis_Array & Hex(RCV_Array (i)) & " "l* ^0 l
Text1.Text = Dis_Array ‘接收到的数据送显示。
在程序的读写过程中，一次最大可以读写222个字节，目前给出的数据读写为整数格式。3 ~: s9 z$ ]* |  u( u; T
数据类型 Str_ Read（27）
SM 05H 7 I" F% I9 V) X! t1 t7 j
I 81H 5 K/ ]+ M7 T$ F4 A9 V5 j9 c: }
Q 82H # A4 a0 [. E! ?: F
M 83H # E% k. g5 b( n- O  e( |
V 84H
以上程序，是以读写PLC的V变量区为例，利用PPI协议还可以读写S7-200PLC中的各种类型数据，包括I、Q、SM、M、V、T、C、S等数据类型，能够直接读出以上变量中的位、字节、字、双字等，其中读位变量时，是读取该位所在的字节值，然后上位机自动识别出该位的值。按照读写的数据类型，其中Str_ Read（27）的值各不同：: I- y' l0 c5 C; F, t
在控制系统中，PLC与上位计算机的通讯，采用了PPI通讯协议，上位机每0.5秒循环读写一次PLC。PLC编程时，将要读取的检测值、输出值等数据，存放在PLC的一个连续的变量区中，当上位机读取PLC的数据时，就可以一次读出这组连续的数据，减少数据的分次频繁读取。当修改设定值等数据时，进行写数据的通讯操作。
