【振动监测专栏】基于Logix平台的ICM（概述）

看到标题就知道这次要用AB的产品咯，选他自由选他的道理。GE Energy - Bently Nevada™ 的资产状态监测产品虽然很棒，可他的硬件平台太强势了，不便在这里讨论其集成性。AB的ICM产品在2000年收购后，变化很大。所以在说集成化前，先来回顾一下AB这方面产品的历史吧。

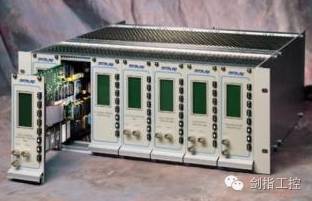

上图为20年前AB的振动监测产品，换句话说就是收购前的产品。可以看出，很传统的框架式振动保护装置，很棒，很优秀，使用率也很高。稳定的4-20mA输出，可以将总振值变送至PLC或DCS系统；本地配套的继电器，也便于做振动保护。

下图为在线状态监测用的数据采集箱，可以将原始的振动波形采集并输送至数据库服务器，然后做历史数据分析和故障诊断。至今仍有很多厂家沿用这种模式，简单易用，而且对硬件平台的数据处理能力要求较低。不错，然而不是我们想要的。


10年前，AB研发了XM平台产品，第一次尝试用自家的PLC融合，上来就直接采用了最高端的ControlLogix。效果还不错，无论是DeviceNet还是ControlNet网络，都实现了流畅的对接。

模块化的产品即满足了双通道振动保护表的要求，同时也满足了各种状态监测的数据处理及传输要求，甚至专门定义了标准振动、低频振动、偏心测量、尖峰测量、胀差测量等等专门的模块。我觉得这里之所以分这么细，可能还是没有脱离原来的思路吧。毕竟框架时代，不同的测量类型要插不同的数据采集卡。

可是这里有个问题是很尴尬的，振动监测上来的数据除了总振值、相位角、转速等，还有最重要的原始波形和频谱。先不说频谱，这波形怎么办？拿最基本的400线谱分析，那么也需要至少1024个点，一个点就按16位，那就是2048个字节。PLC为每个通道都开辟一个2048字节的数组？不太现实，亲。于是呢，便有了上图右侧的以太网网关，让这些原始波形和频谱单走网络，跨过PLC进入到振动分析系统。看似帅帅的集成到这里便有点残废了，毕竟PLC不是干大数据处理的。以10年前的技术，太为难人家了。于是AB的XM系列产品就这么弱弱的变成了双通道振动保护表，甚至还被当变送器来用。好浪费啊……

OK，重头戏来了，其实在很久以前大家都提出了频带的概念。作为自动化振动分析中必不可少的一个元素，我之前就已经介绍过了。其实在XM时代呢，每个测量通道除了波形频谱以外，也已经包含了四条频带的计算，而且这些频带值已经可以顺利通过通讯进入到控制系统，可是缺乏的是应用。

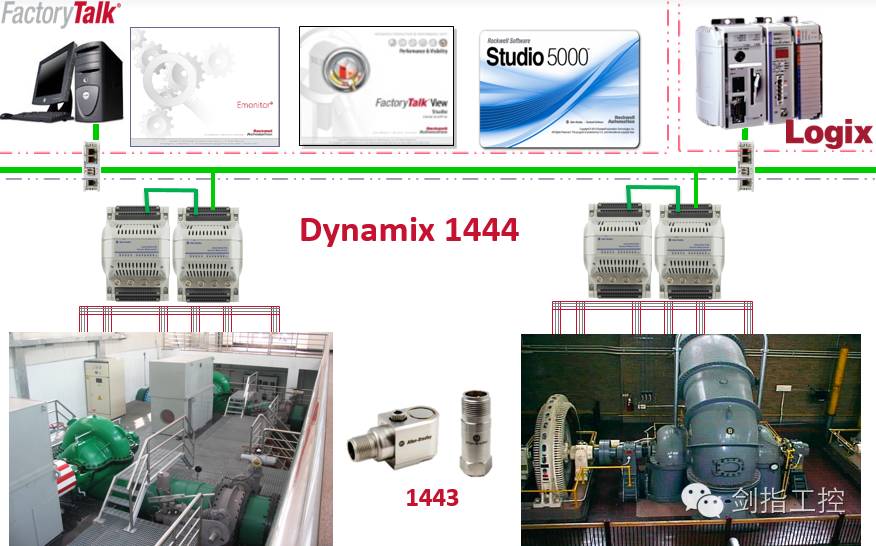

随着互联企业的介入，工业以太网越发的深入人心，于是基于以太网的状态监测器应运而生。Dynamix 1444是一个四通道状态监视器，每条通道在做传统的工程量状态监测之余呢，又可以将振动信号拆分为八条频带单独处理。没错，之前那个关于频带的文章截的图就是这个1444的组态画面。

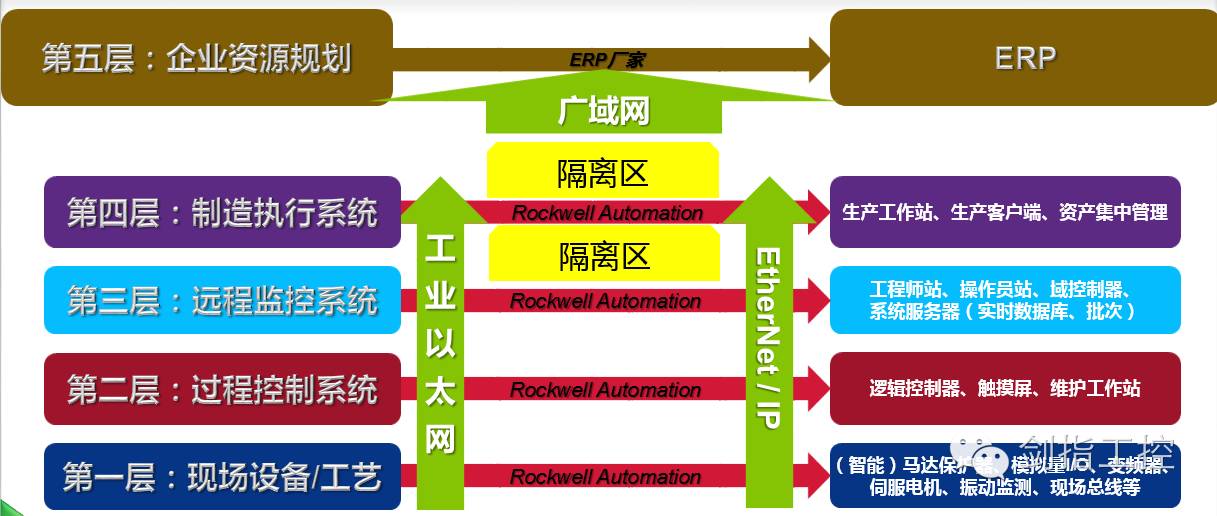

对于底层来讲，依然沿用古老的方法。将物理量通过传感器转换为电信号，然后电信号进入监视器进行模数转换。计算后的数据直接通过通讯进入控制器，至此，设备层工作完成。看一看下面这个图：

现场设备层完成后，将信息转发至过程控制层；控制层将信息进行筛选、提取、逻辑处理，最后以结果的形式传递给远程监控系统。至此，已经完成了我们绝大多数的状态监测需求。

呃……微信平台上不适宜发太长的文章，所以呢，这篇先大概的讲述一下Logix平台下集成化状态监测的整体结构。

下一篇着重描述着三层系统的集成与融合。OK，See you again~
