西门子TIA博图升级至SP1 设置PG-PC接口异常不能通讯

剑指工控星期二, 04/05/2016 - 13:33 发表

TIA博图软件是西门子的一款全集成自动化软件，他继承了目前西门子所有主流的工控产品的编程包括S7-1200PLC、S7-300/400PLC、S7-1500PLC的编程同时也支持SIMATIC 精简系列面板、SIMATIC 面板、SIMATIC 精智面板、SIMATIC 多功能面板、SIMATIC 移动式面板、WinAC MP 软控制器的编程而且还支持WINCC上位机的编程，而且还支持对西门子伺服驱动器以及变频器的参数的设置等等功能，也就是说一个TIA博图软件集成了西门子工业工控领域的几乎所有的工控软件。最近这个软件升级到了TIA V13 SP1，功能也越来越全面，但在用的时候我们发现了一个问题。
我的系统是WIN7专业版64位的，按照西门子软件安装顺序，一般是需要先安装S7-200PLC的编程软件STEP 7 MicroWIN V4.0 SP9的，装好之后把软件切换成中文版，可设置PG-PC 接口(32 位)的界面是英文版的，这已经有点不正常，在32位的系统中设置 PG-PC 接口 (32 位)界面是中文版的，随后测试了一下通讯，我的是PPI串口通讯，测试之后发现可以选择COM口，是可以通讯的，因为英文中文这个界面影响也不大，所以这一步也就认为安装成功了，之后就安装STEP7 V5.5 SP4版，这个安装也是正常的，再然后就安装博途TIA V13 SP1及其仿真S7-PLCSIM V13 SP1，安装好之后博途软件正常，博途通讯成功同时也能仿真。为了保险起见这个时候我又打开STEP 7 MicroWIN V4.0 SP9想测试一下与PLC的通讯，可打开设置 PG-PC 接口 (32 位)界面就成了下面图一中的这个界面了，注意到了吗？

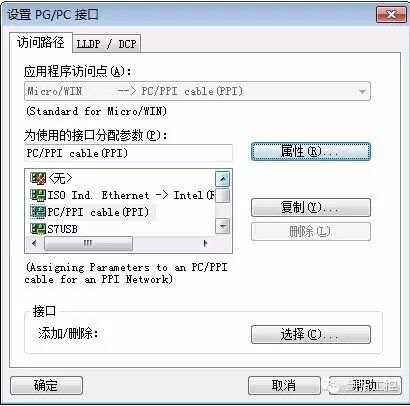

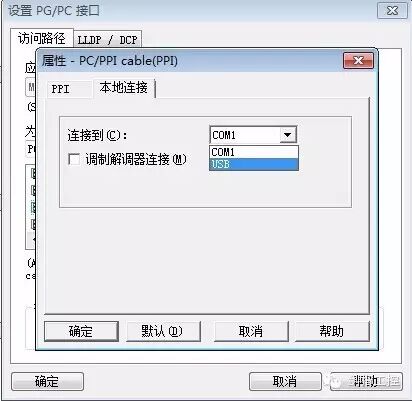

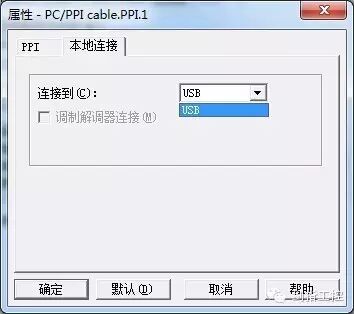

接口分配参数出那些接口名称上多了一些点，而且原先底部应该有的接口添加/删除选项也没有了。最重要的是点开PC/PPI cable(ppi)接口参数属性设置的本地连接处竟然不能选择COM口，这就奇怪了，我的PPI编程线是已经装好了驱动了的，在设备管理处也能看到COM口，而且之前也是能通讯的，按照正常来说这些界面应该是以下这个样子的。

为什么会变成这样子呢？经过多次实验测试发现，如果您编程线驱动COM口序号如果不改变直接通讯是可以通讯的，我个人感觉是因为装博途TIA V13 SP1之前设置过了串口通讯的COM号，V4.0 STEP 7 MicroWIN SP9记住了之前的设置，然后直接就可以同上了，但如果你换一个COM口序号的话，那就不能通讯上了，不是只能用USB吗？之后我还用USB的编程线测试了一下，发现也是可以通讯的，那按照这样子的情况的话，应该是在安装TIA V13 SP1之后把设置 PG-PC 接口 (32 位)界面给覆盖掉或者是把他修改了，才会导致这样的情况，如此这样我测试了好几次，也未见好的结果。
后来实在没办法了，打电话去咨询了一下西门子的客服，客服经过确认后给我回复说，他们那里的电脑也是这样的，这个应该是博途TIA V13 SP1的BUG，他们已经反映到德国西门子总部了，如此就瞬间明白了...既然是软件BUG那应该也是没有更好的解决方法了。
后来，我总结了一下，要解决这个问题，应该只有三个办法了：
