【傻瓜教程】S7-300 CP342-5模块 主站的使用(工控公开课 今晚8点 老地方 不见不散!)

因为我们一个PROFIBUS-DP网络最多只能带126个从站模块,如果我们使用的模块很多,一个DP就不能满足使用,在这种情况下我们可以使用在CPU上加挂CP242-5模块的方法在组建另一个PROFIBUS-DP网络(这个网络和从CPU上组态的是两个DP网络,互不影像,因为是两个不同的网络,相应的模块地址也就可以重复)

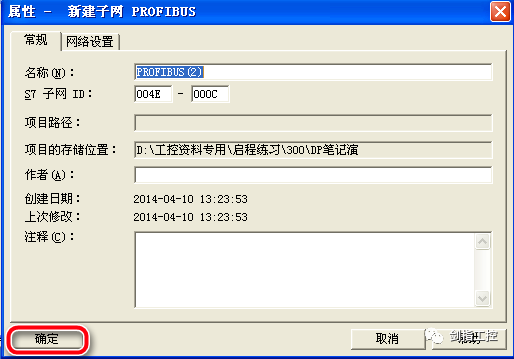

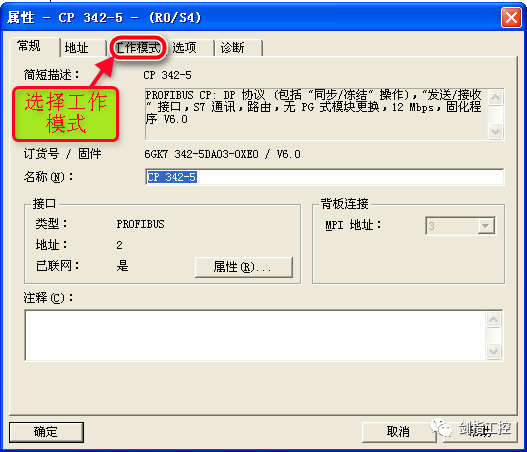

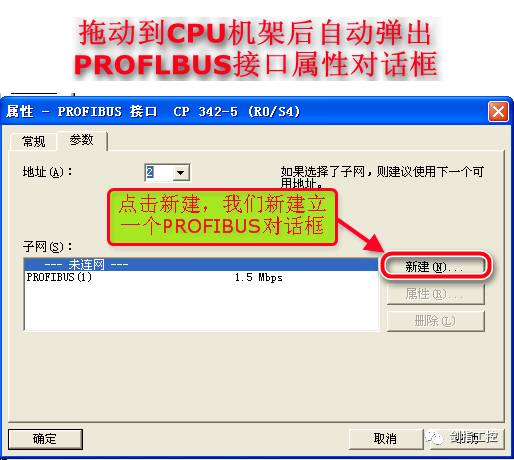

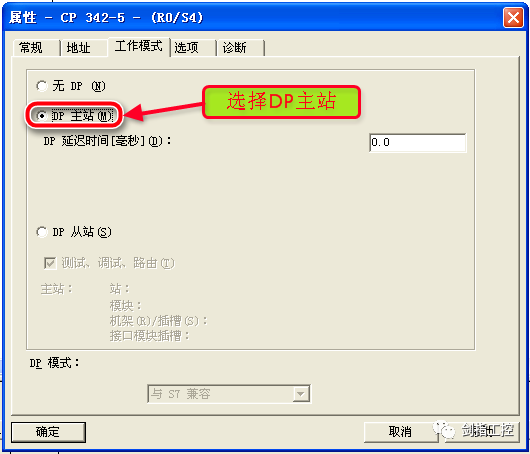

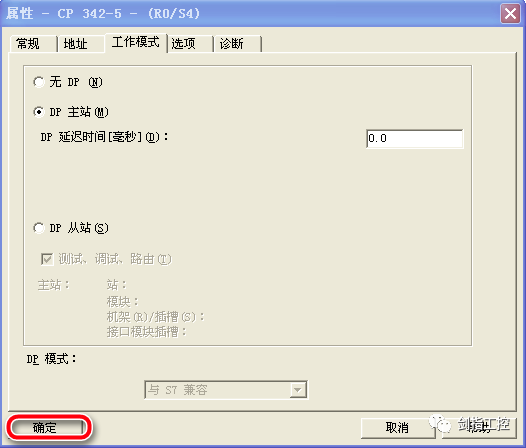

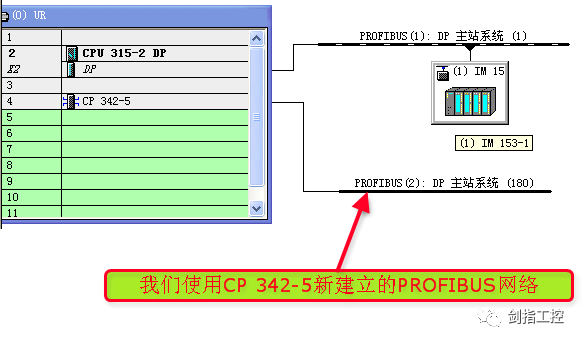

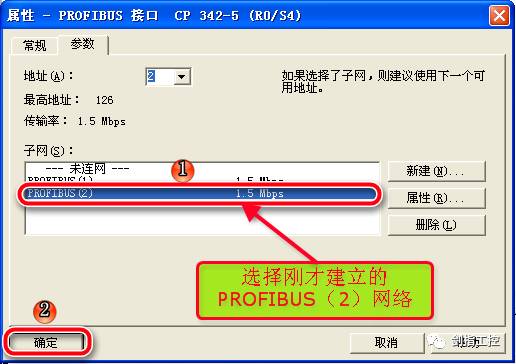

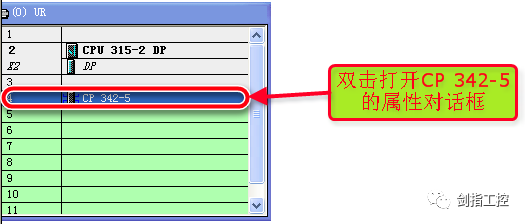

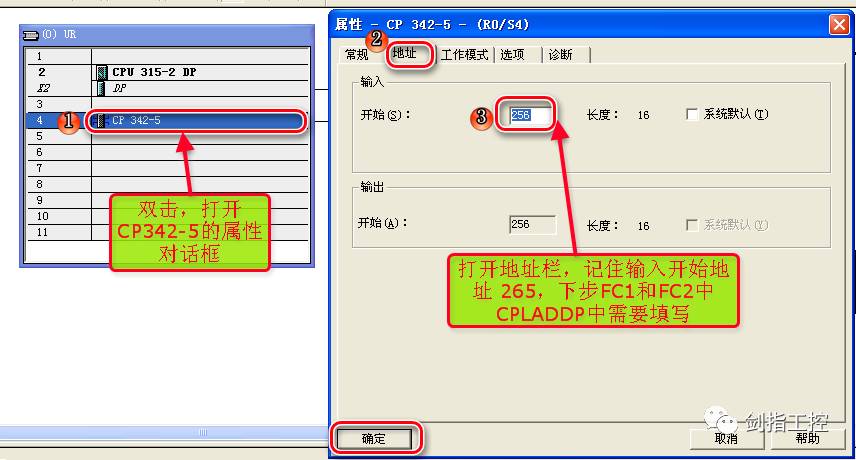

第一步:CP342-5硬件的组态

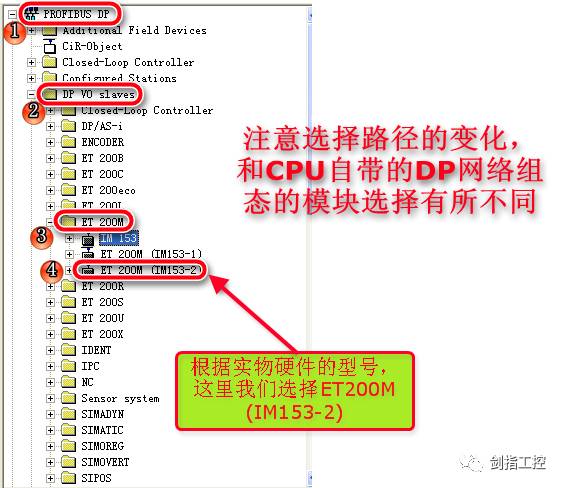

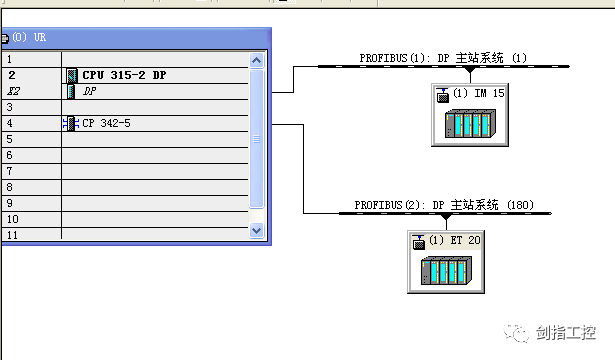

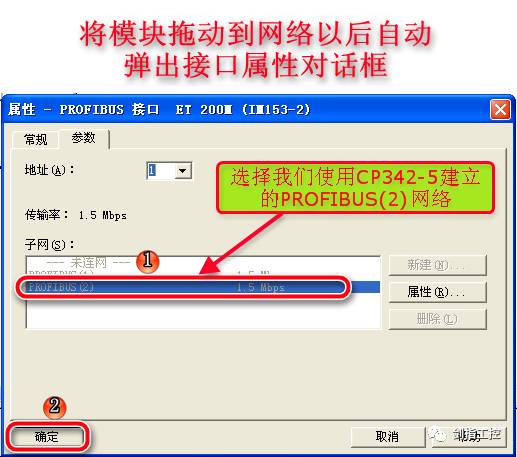

下面我们需要往新建立的模块中组态ET200

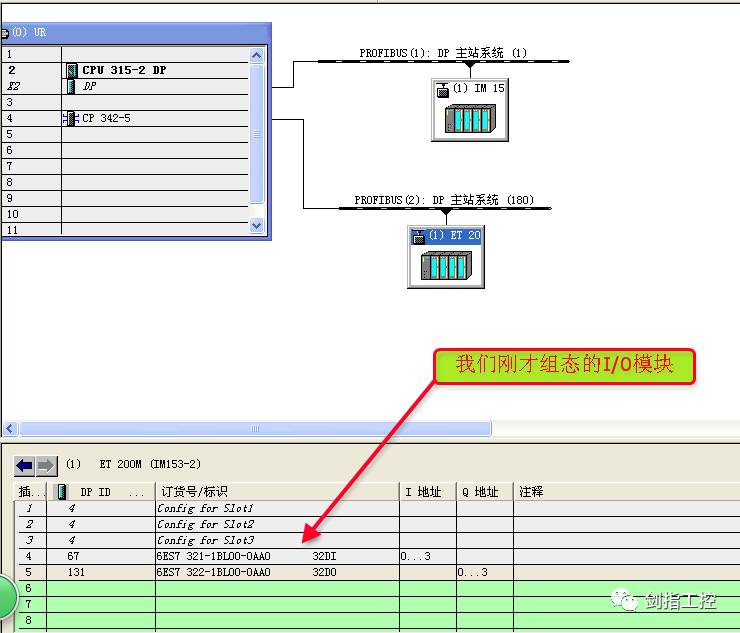

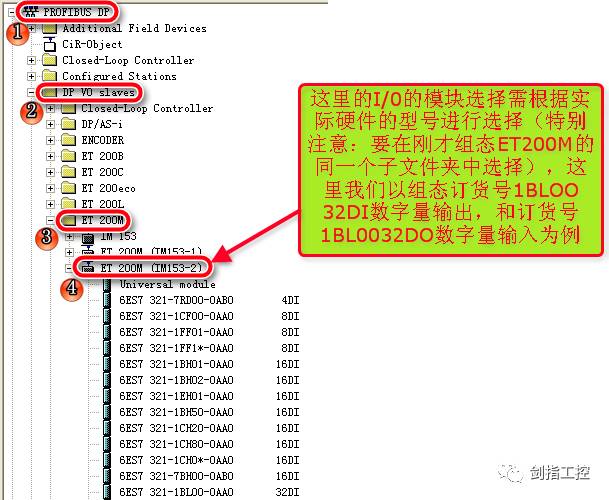

点击选定我们刚才组态的ET200M模块,开始给他分配I/0模块:

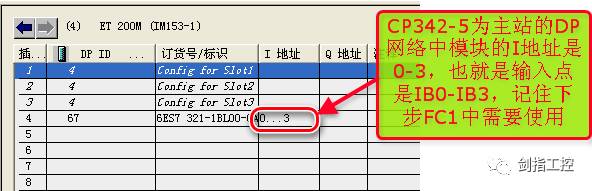

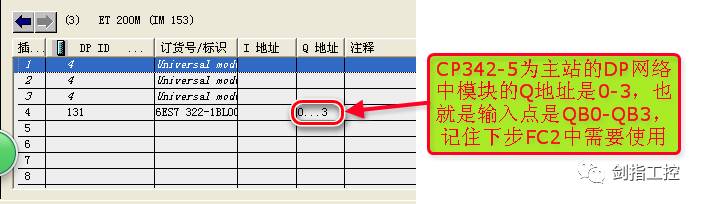

特别说明,这里的的I地址0…3和Q地址0…3,是虚拟地址,不是实际的I/O地址,实际使用的时候我们要进行编程映射。

第二步:进行I/O虚拟地址和实际PLC地址映射的编程:

(就是把虚拟的I/0地址转换成实际我们能使用的实际地址)

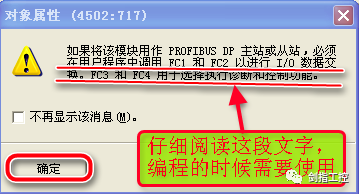

这里我们需要调用FC1  和FC2

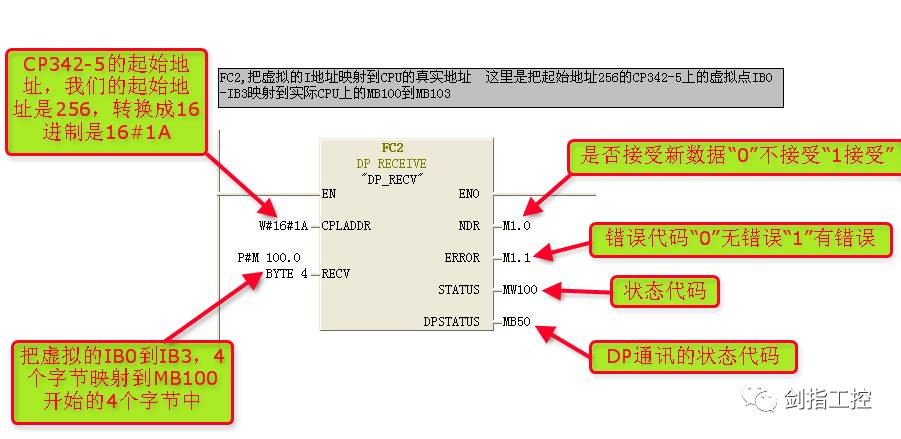

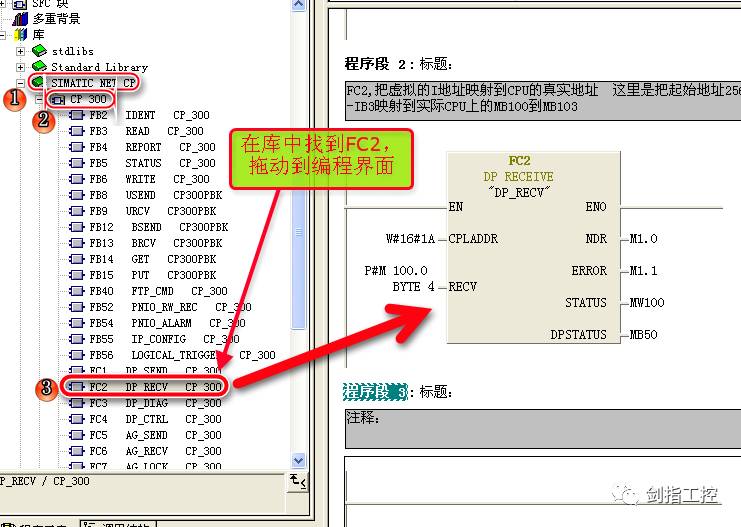

FC2

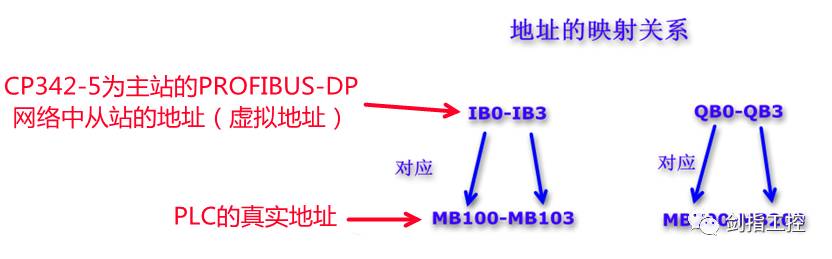

上图中的意思是:把起始地址256的CP342-5上的虚拟点IB0-IB3映射到实际CPU上的MB100到MB103

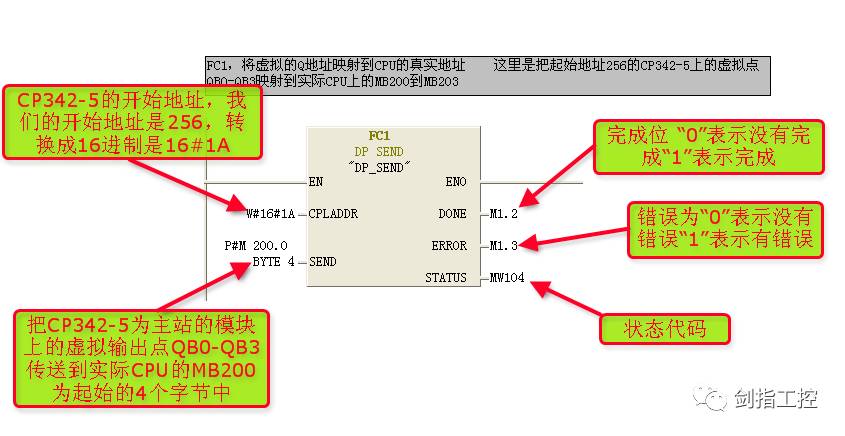

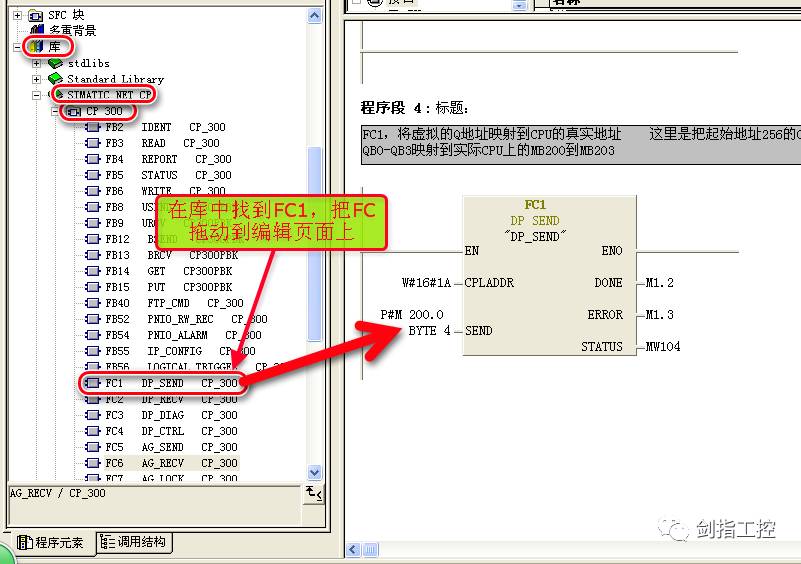

FC1

上图中的意思是:把起始地址256的CP342-5上的虚拟点

QB0-QB3映射到实际CPU上的MB200到MB203
