KTP700与200smart通讯

一、MPI通讯

1、KTP700 Basic DP触摸屏设置

①新建项目，在精简面板中添加KTP700 Basic DP。

②双击左侧项目树中的“连接”，在弹出的页面中添加一个连接，选择通信驱动程序为“SIMATIC S7 200”，在参数对话框里，设置波特率（与PLC保持一致），网络里的配置文件处，选PPI、MPI、DP均可，如下图：

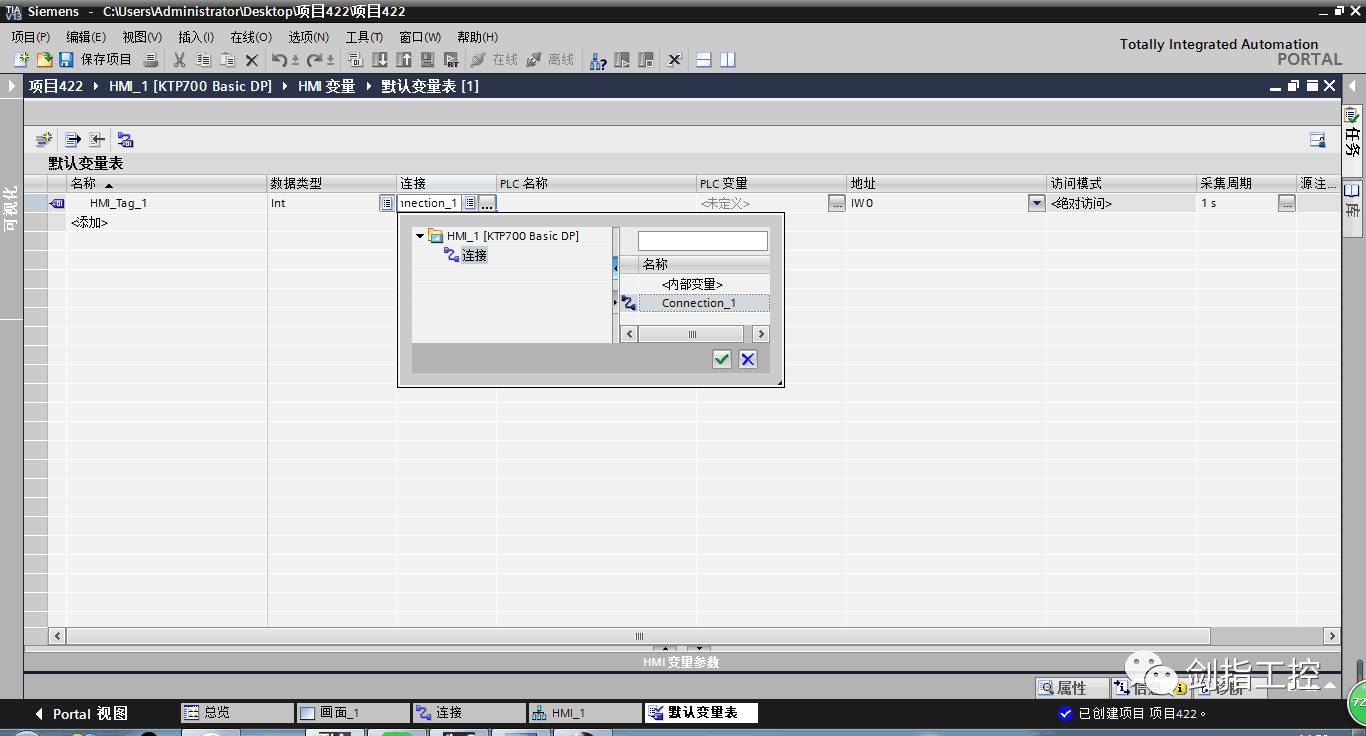

200smart控制器需手动添加变量。通讯设置完成后，打开默认变量表，添加新变量。在连接处，选择新建的连接。

变量建立完成之后，在画面中组态自己所需的画面，连接变量。

2、200smart设置

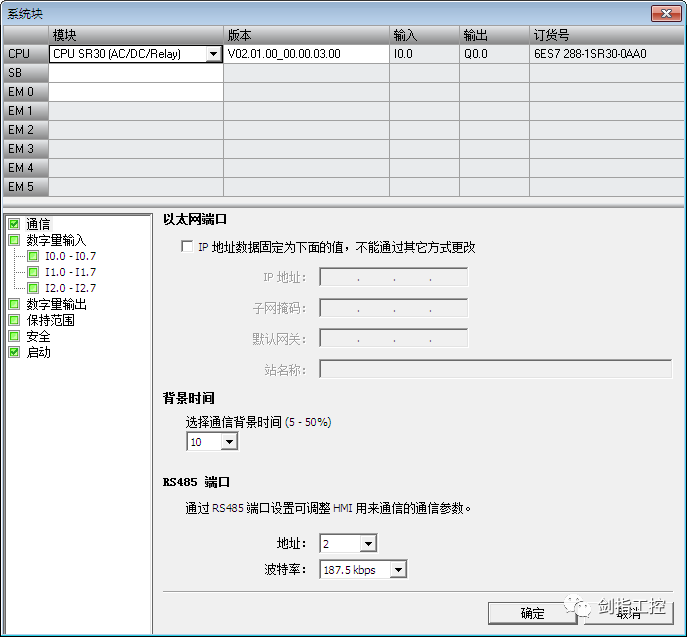

在200smart中，只需设置地址和波特率，保证与屏中的plc地址和波特率保持一致。

3、通讯电缆使用MPI电缆。

也可以自己焊接，保证3、8脚直连即可（也可3、5、8脚直连，其他脚不可连接，否则无法通讯）。

二、Modbus通讯

1、KTP700 Basic DP触摸屏设置

①新建项目，在精简面板中添加KTP700 Basic DP。

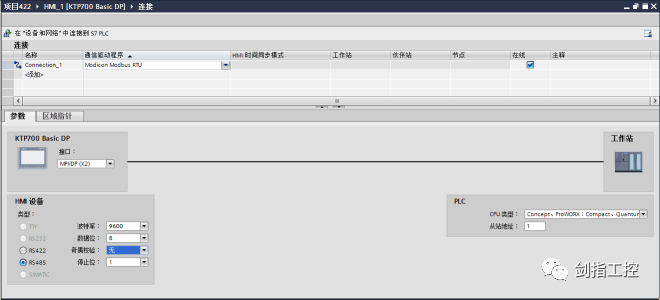

②双击左侧项目树中的“连接”，在弹出的页面中添加一个连接，选择通信驱动程序为“Modicon Modbus RTU”，在参数对话框里，设置波特率与从站plc地址（与PLC保持一致），如下图：

200smart控制器需手动添加变量。通讯设置完成后，打开默认变量表，添加新变量。在连接处，选择新建的连接。

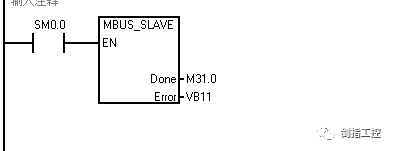

2、200smart设置

3、焊接电缆，保证3、8脚直连。
