正 文

最大数据量发送和接收分别是244个字节

主从通讯的步骤：

1，组态智能从站，配置数据交换区域和数据量

 2，组态智能主站，建立主站和从站的连接

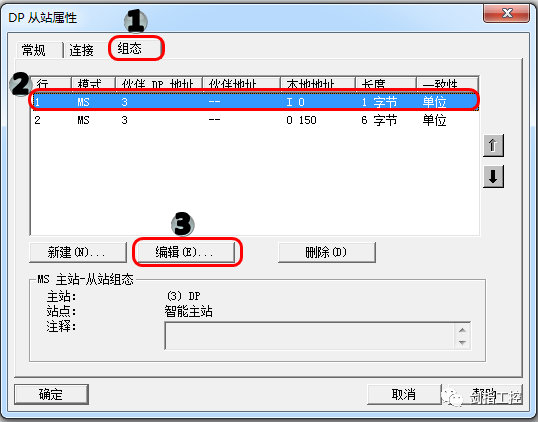

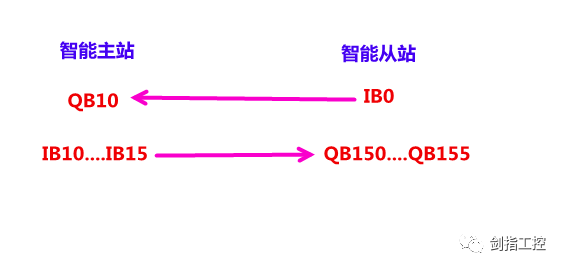

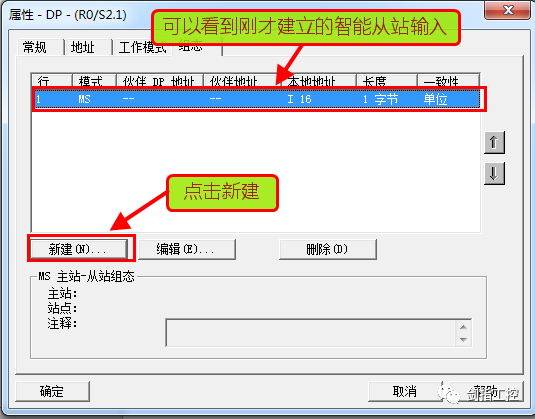

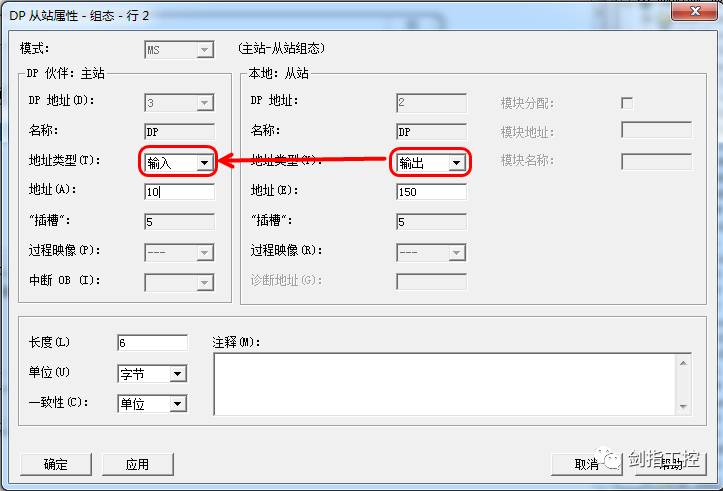

 3，配置主站的数据交换区域和数据量

 4，下载程序，（注意先下载从站PLC程序，后下载主站PLC程序）

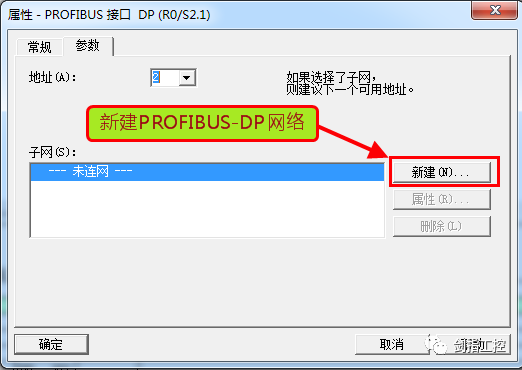

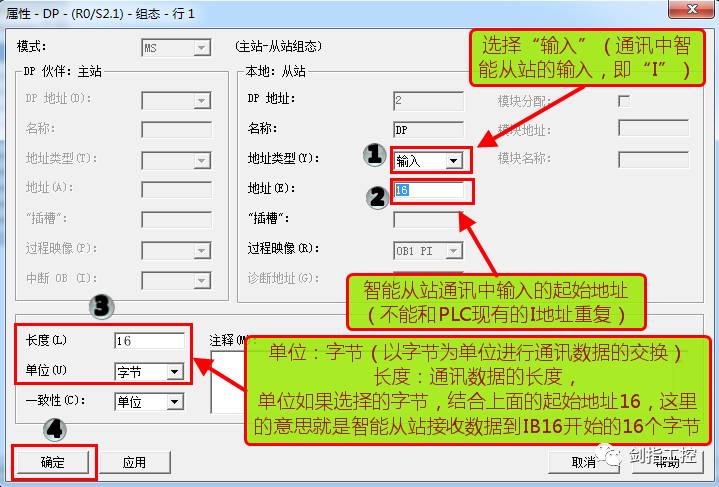

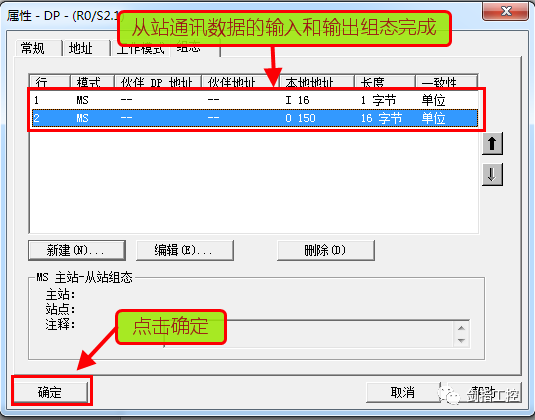

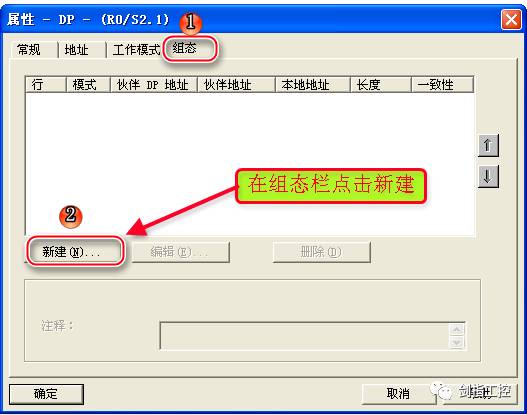

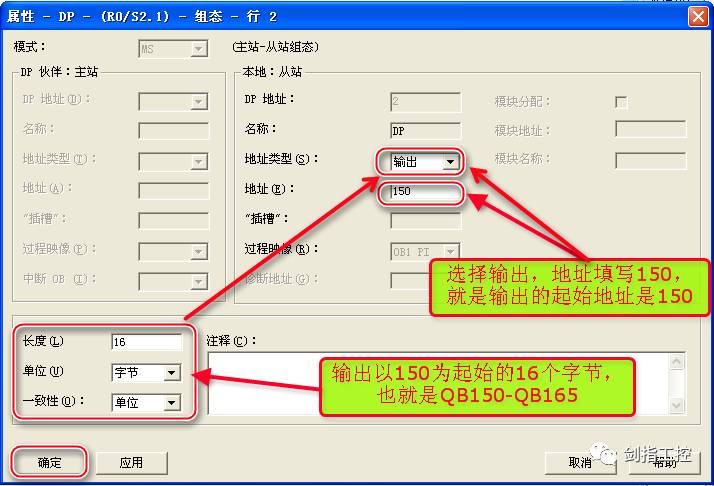

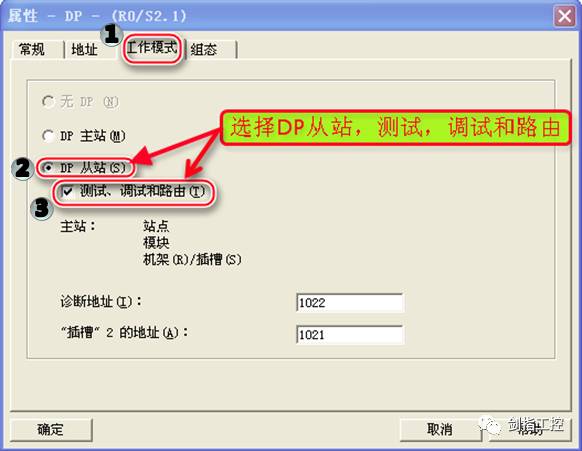

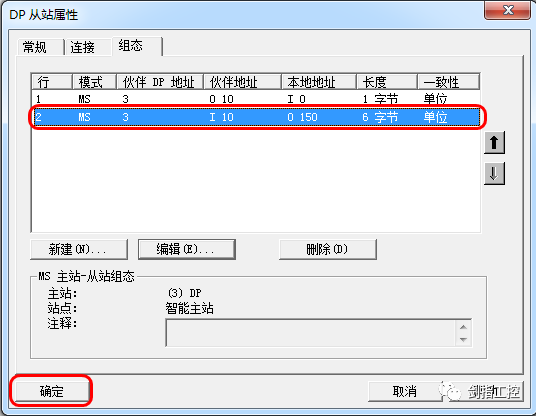

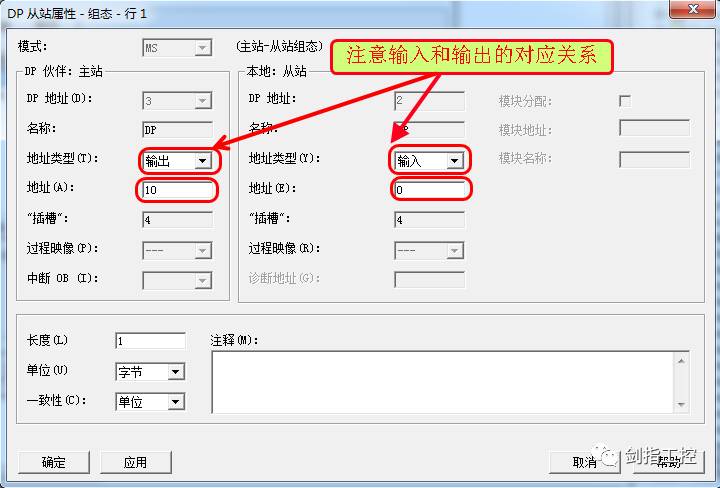

组态智能从站，配置数据交换区域和数据量

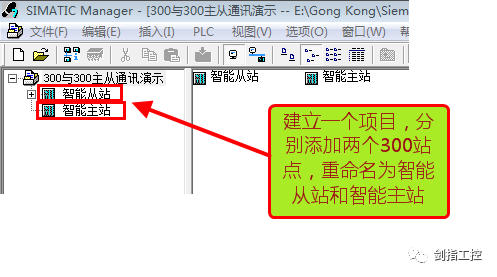

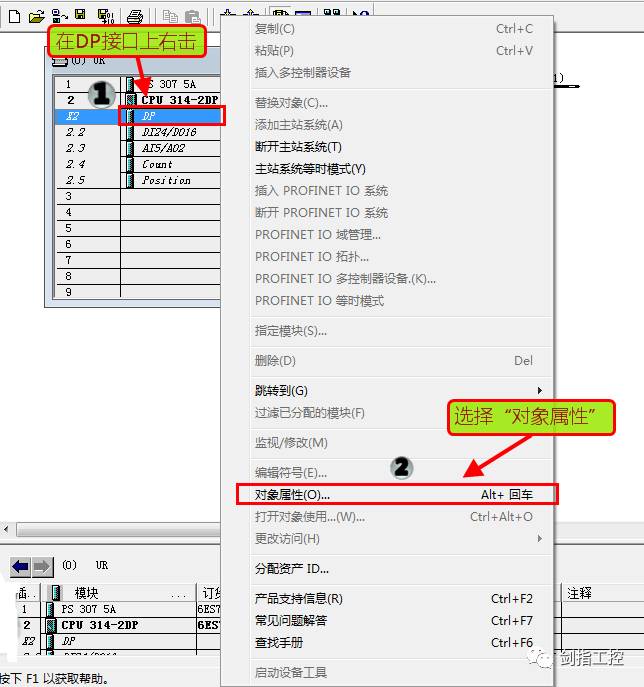

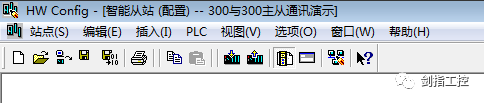

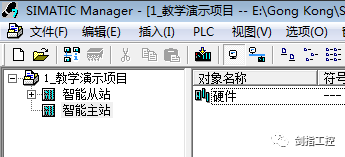

打开智能从站的硬件组态页面：

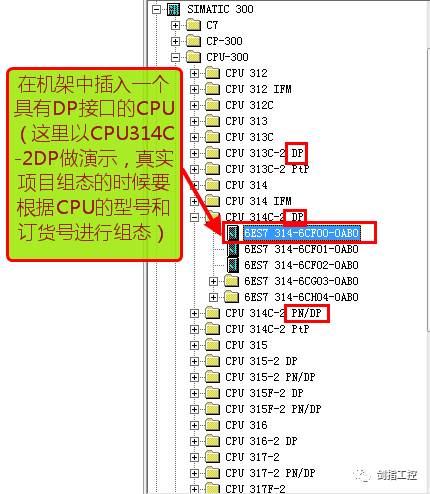

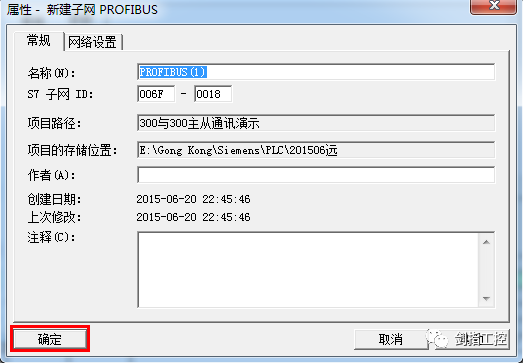

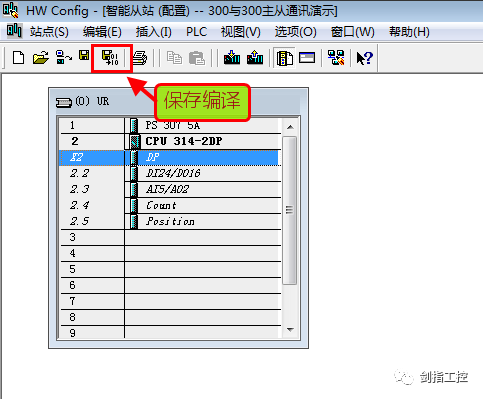

开始进行硬件的组态，先插入机架（导轨）

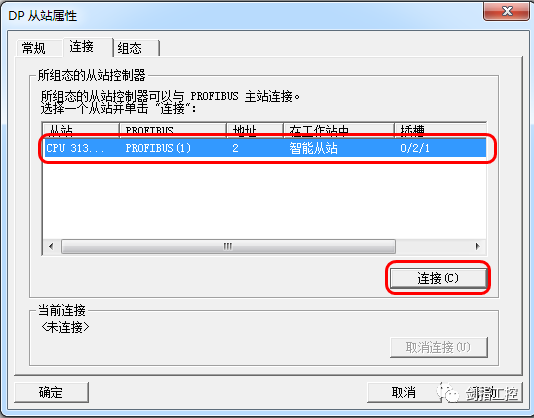

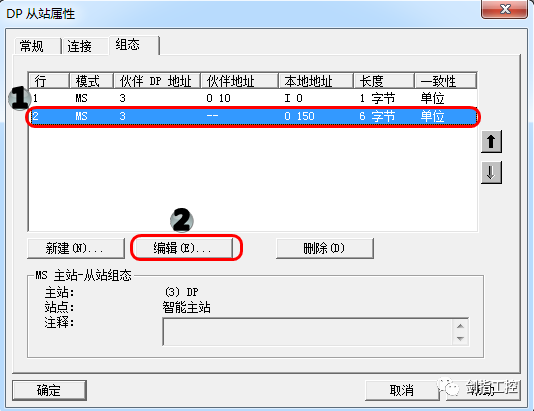

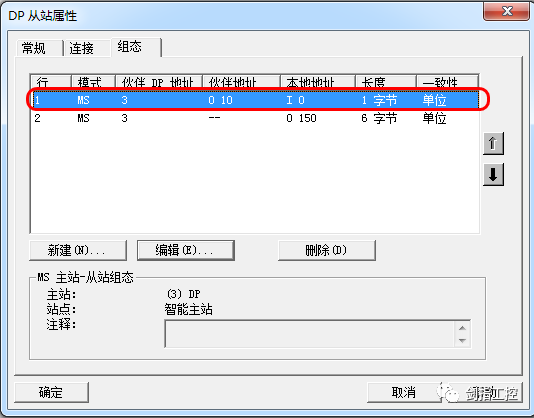

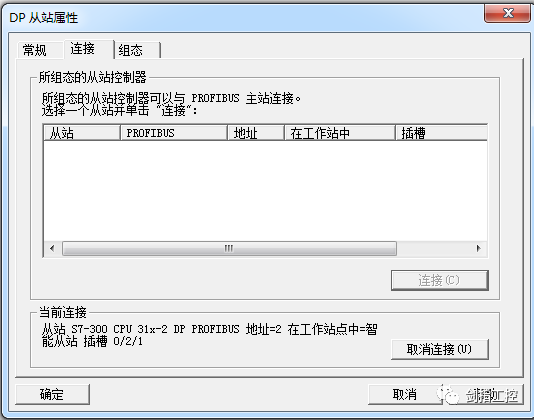

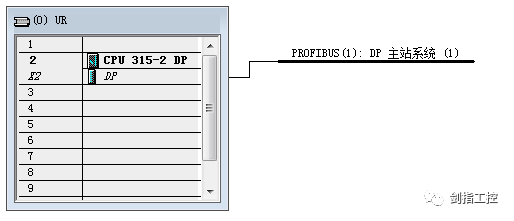

组态智能主站，建立主站和从站的连接

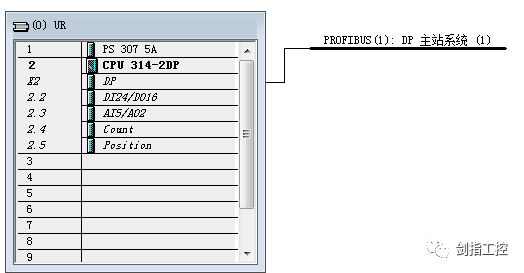

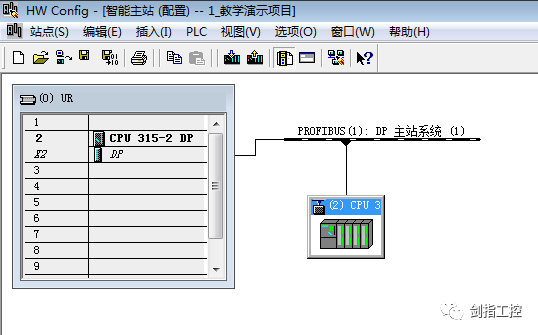

组态硬件

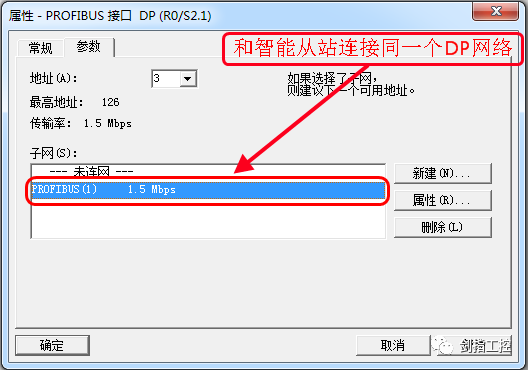

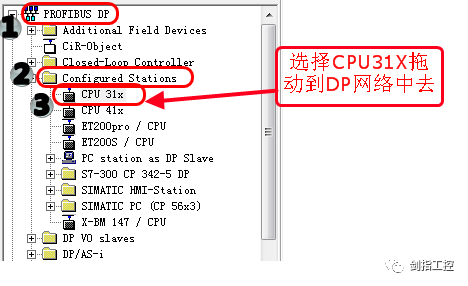

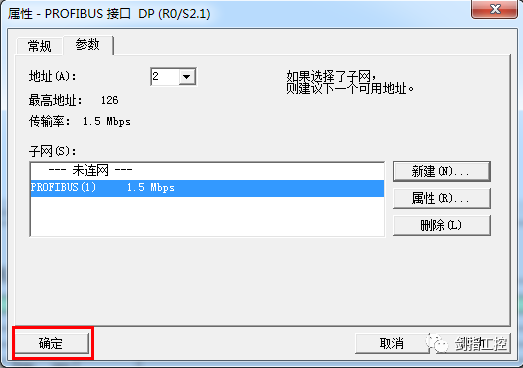

注意：CPU要连接和只能从站同一个PROFIBUS-DP网络
