正 文

S7-200PLC可以通过EM277模块与S7-300进行PROFIBUS-DP通讯

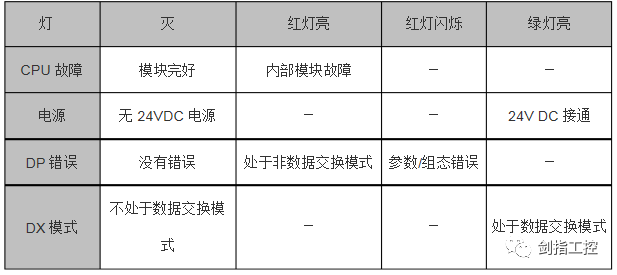

模块面板指示灯的作用：

S7-200PLC连接EM277实物图：

软件中硬件的组态和具体编程中的使用

第一步：

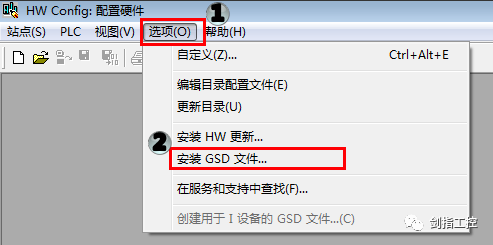

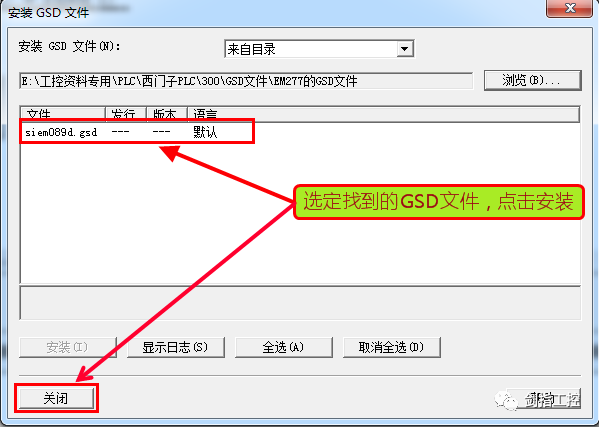

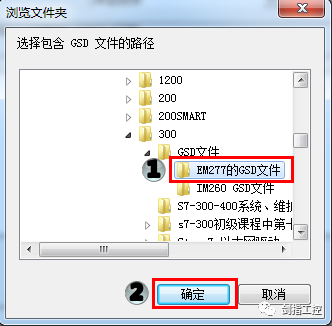

导入EM277的GSD文件，（西门子的硬件中是EM277的，我们需要导入一个GSD文件，让西门子的硬件组态中支持这个原件）

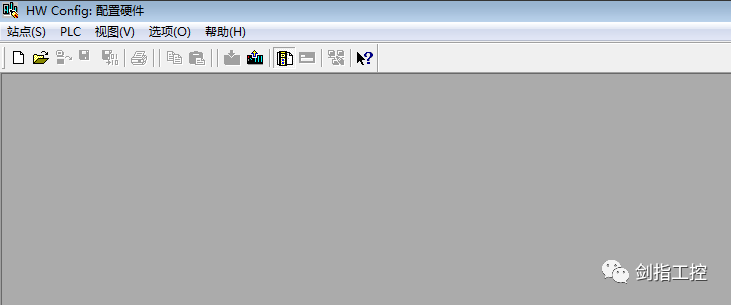

打开硬件组态界面

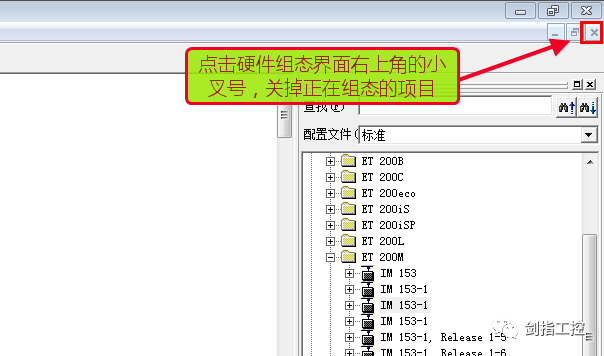

SD文件导入完成，关闭硬件组态界面

第二步：

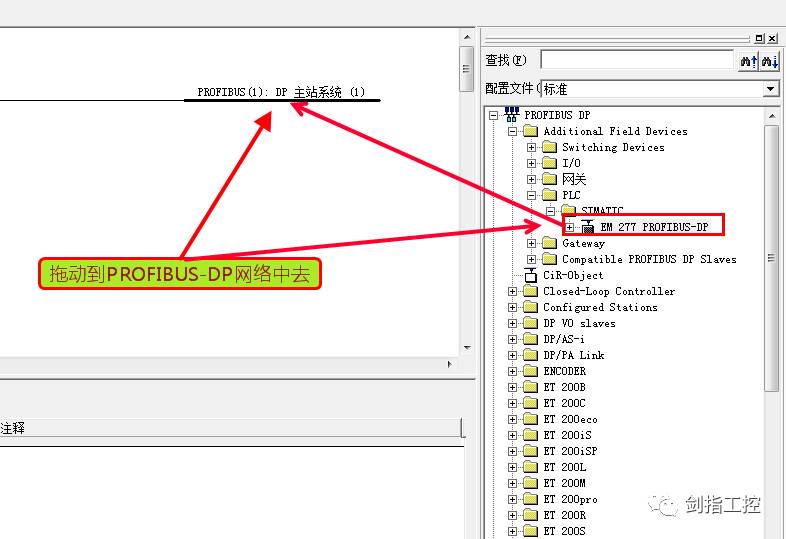

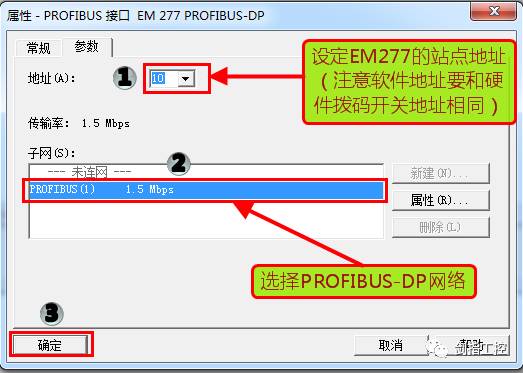

重新打开硬件组态界面，开始进行EM277的组态

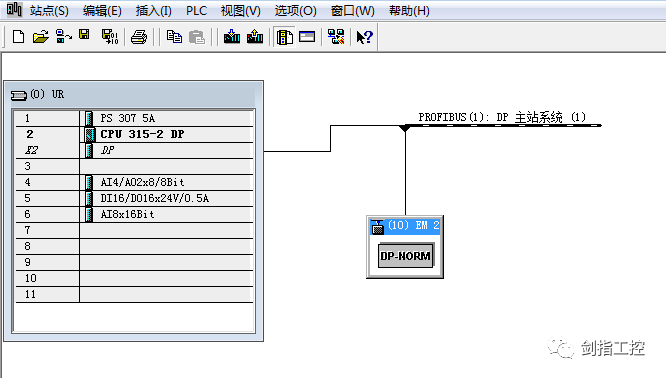

硬件组态OK

第三步：

进行数据地址的映射。从上图我们可以看出，300与200PLC通过PROFIBUS-DP通讯的时候（站在300PLC的角度）是32个字节输入，32字节输出对应的300PLC地址是QB0到QB31，IB0到IB31，这里300PLC字节使用这些地址即可（当300PLC本身的IO点使用）。

在200的PLC内，他是不能识别QB0到QB31，IB0到IB31这个地址的，系统会自动进行映射。

映射关系为：300PLC的Q区和I区分别对应200PLC的V区

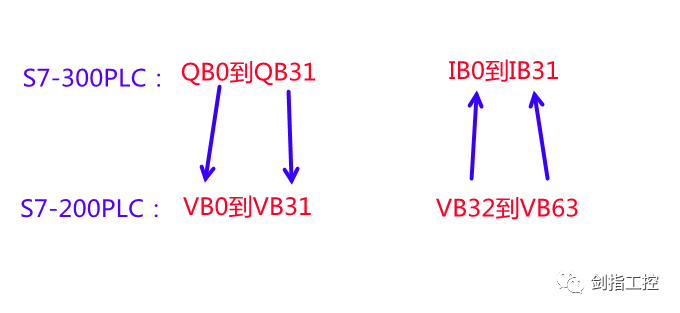

上图300PLC的Q区和I区，对应200V区的映射关系如下：

关于对应200PLC V区起始地址的修改：

从上图中对应表我们可以看出，300PLC对应的200 V区是从VB0开始的，在S7-200的使用编程中往往我们习惯从VB0开始使用，这就带了问题，VB0开始的字节已经在200B编程的时候使用了，我们要是在和300进行PROFIBUS-DP通讯，通讯数据传输的映射地址就会冲突，这里我们可以使用300PLC里的一个设置，把通讯映射V区的起始地址修改一下。

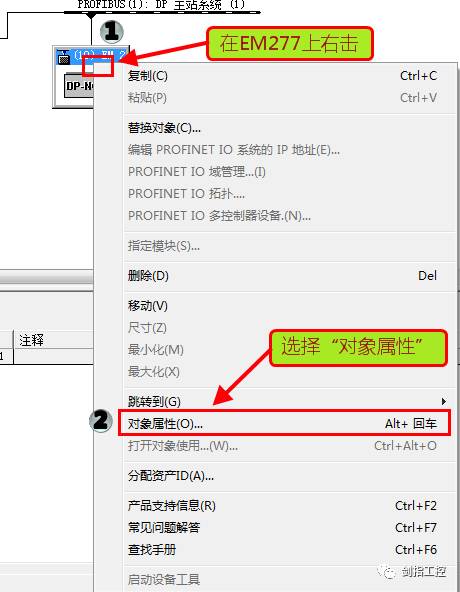

打开硬件组态界面

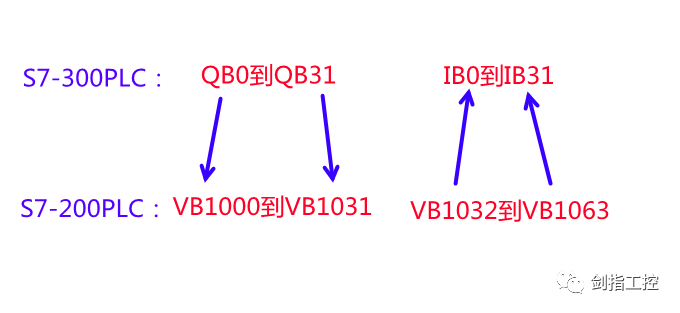

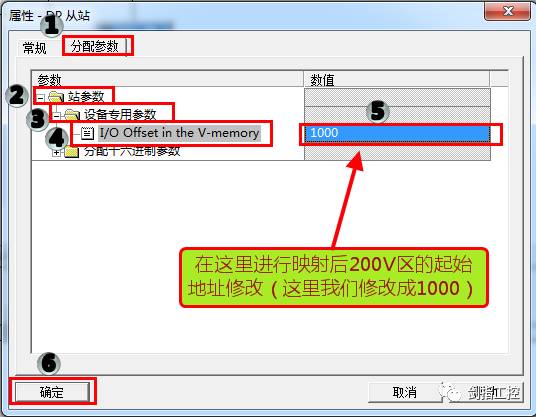

上图中的操作把通讯映射关系中200PLC V区的起始地址修改成了1000，新的通讯地址映射关系如下图
