什么是远程I/O

远程IO是一种放在现场的SM信号模块，相比传统的信号模块可以大量节省电线的拉线高运行效率，较少硬接线带来的干扰等问题。

目前国内使用的最多的是200M和200S两种西门子远程IO。

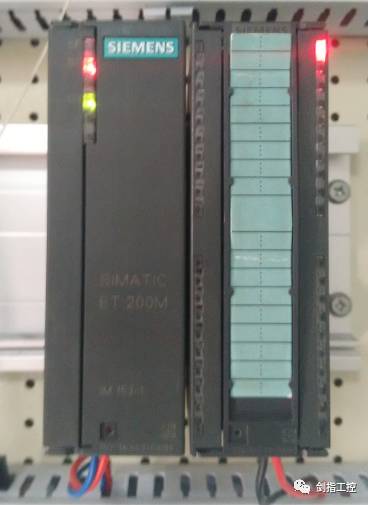

200M：

200S:

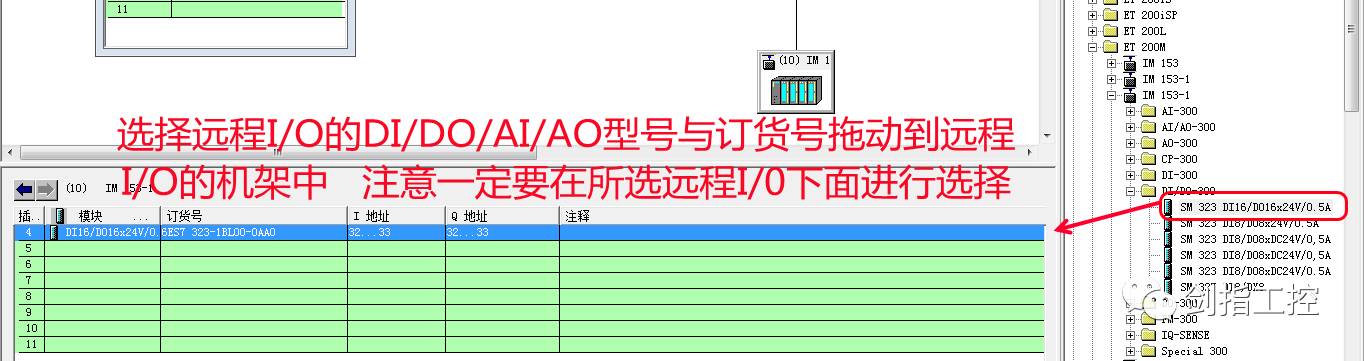

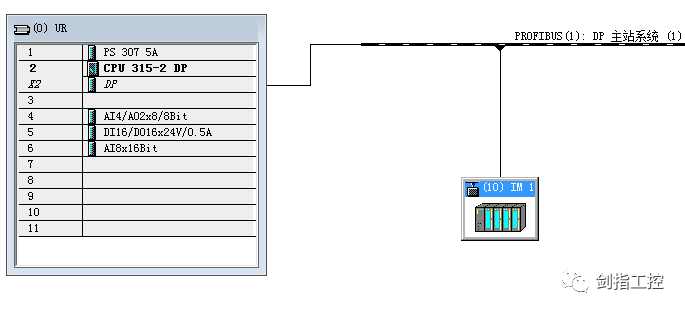

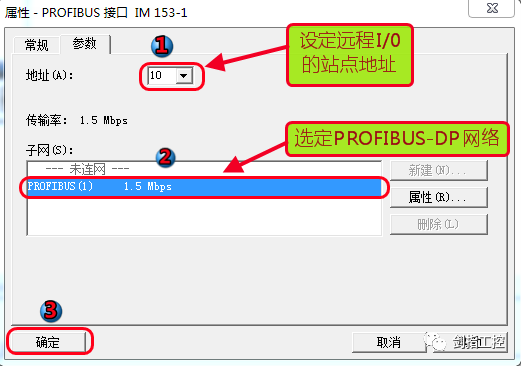

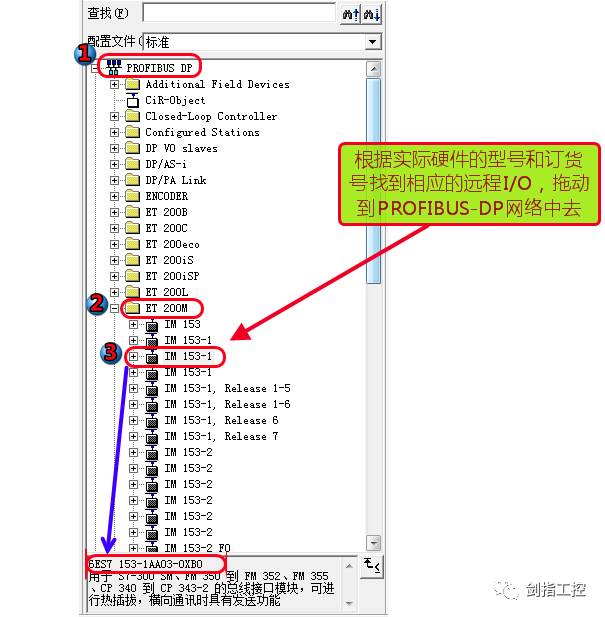

下面开始进行西门子远程I/O的硬件组态：

OK，远程I/O的硬件组态完成，在使用远程I/O上的DI/DO/AI/AI点的时候，可以当CPU本机架上的IO的正常使用（不需要考虑通讯因素和地址的映射）

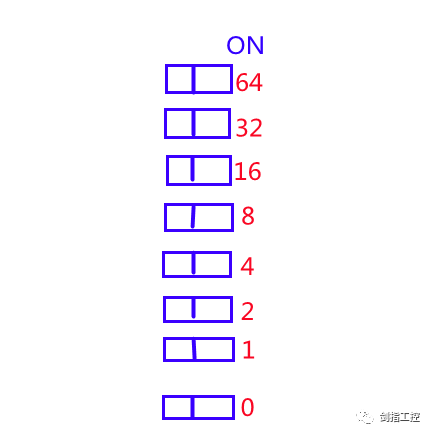

关于远程I/0上拨码开关的地址设置：

使用加法运算规则进行运算，0位的拨码开关为占用位，无效

举例，比如软件里设置的地址是10，拨码需要把8和2拨到ON的位置（特别注意0号拨码开关为无效位，不使用）

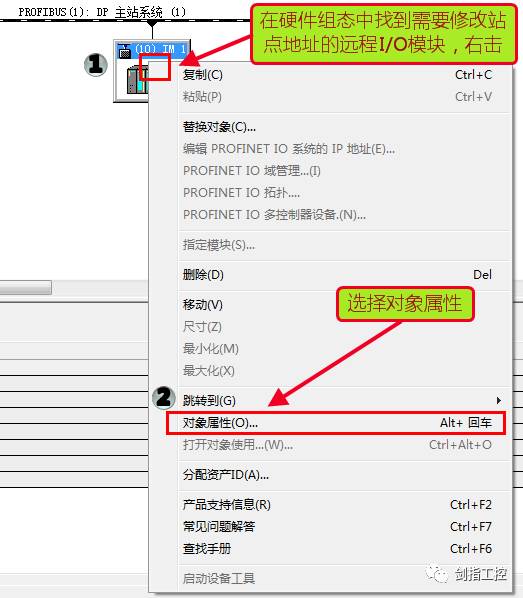

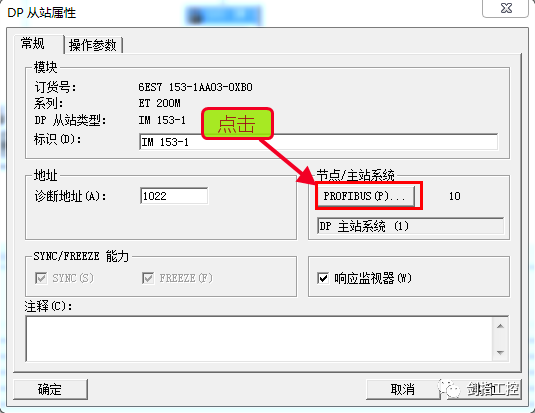

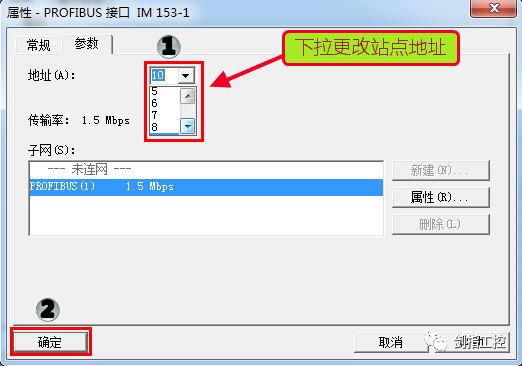

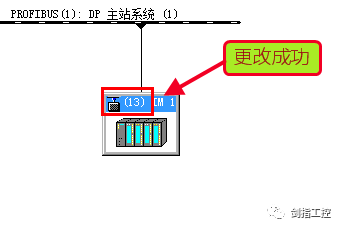

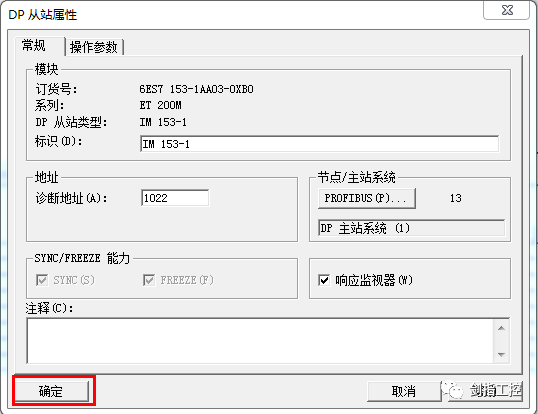

关于远程I/0软件上站点地址的修改：（注意，软件中如果修改了地址，需要更改硬件的相关拨码开关）
