PLC之间通过WinCC全局脚本通讯

这几天遇到个PLC之间信号伟输的问题,因为不想在PLC上作通讯,就想着用WinCC通讯,经过各方面收集资料以及大神相助,终于实现了功能,现在把方法写下来,方便遇到相同问题的朋友使用,同时对自己也是个总结。

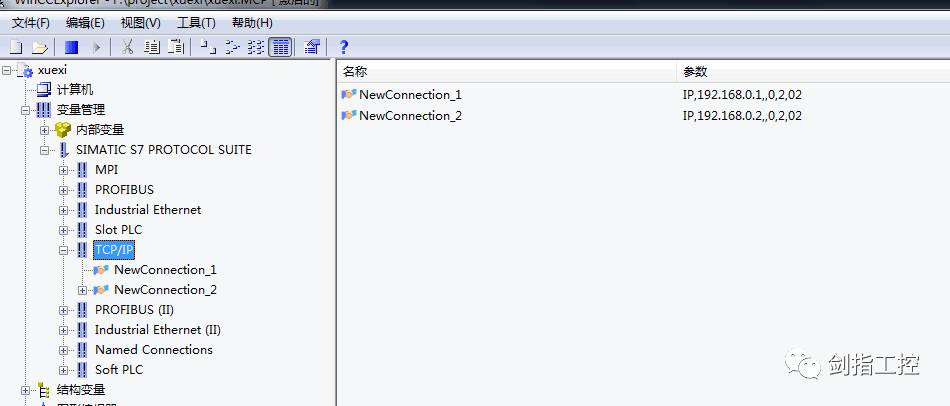

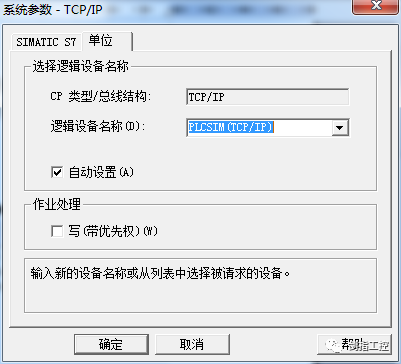

一、WinCC里建立两个PLC连接,设好参数和地址(我用的是仿真软件,所以网卡设的是PLCSIM):

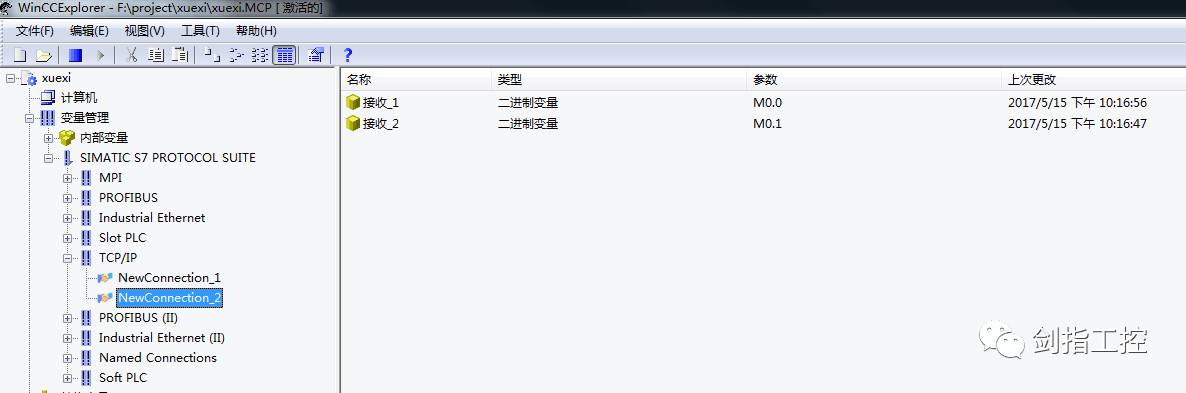

二、在每个连接下添加变量:

三.脚本编辑:

1、C脚本:

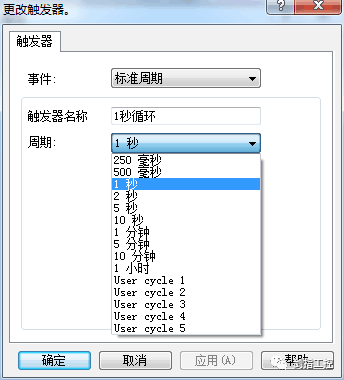

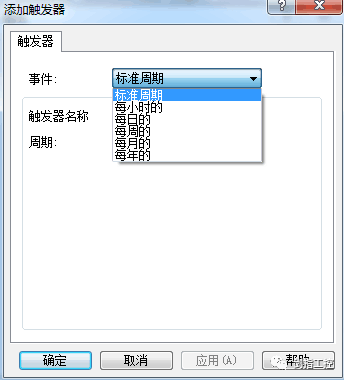

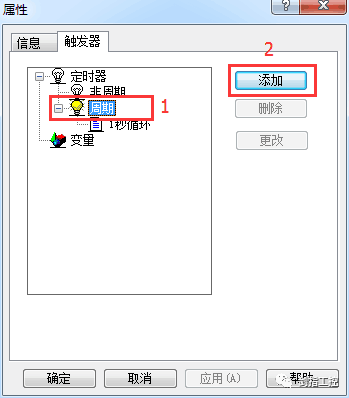

写入C脚本,点上面的小闹钟添加触发器并设置好参数:

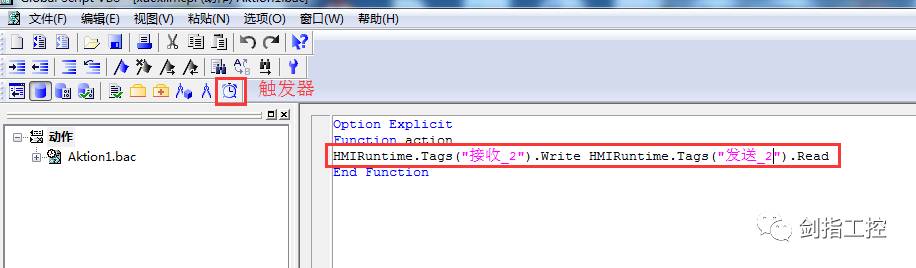

2、VBS脚本:

写入VBS脚本,与C脚本相同的方法添加触发器并设置好参数。

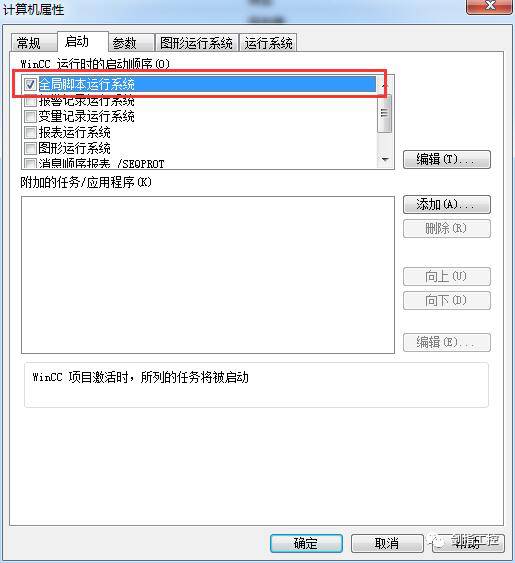

四、在WinCC的计算机属性—启动项勾选全局脚本运行系统

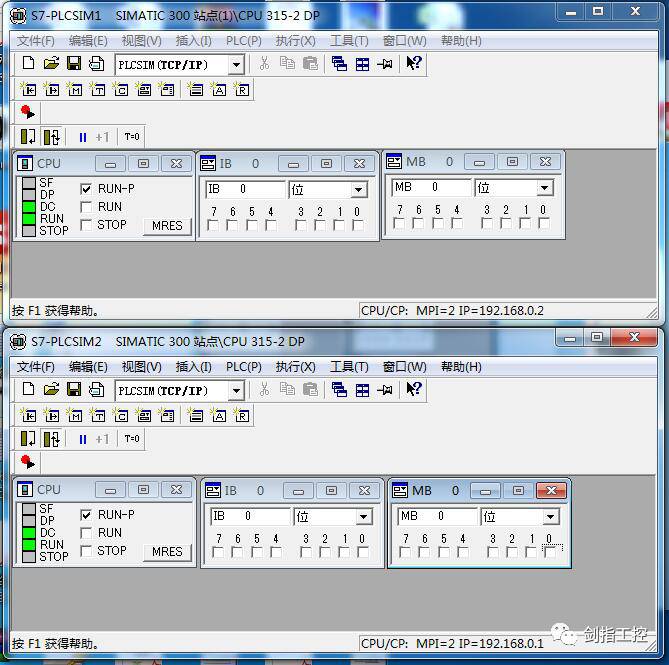

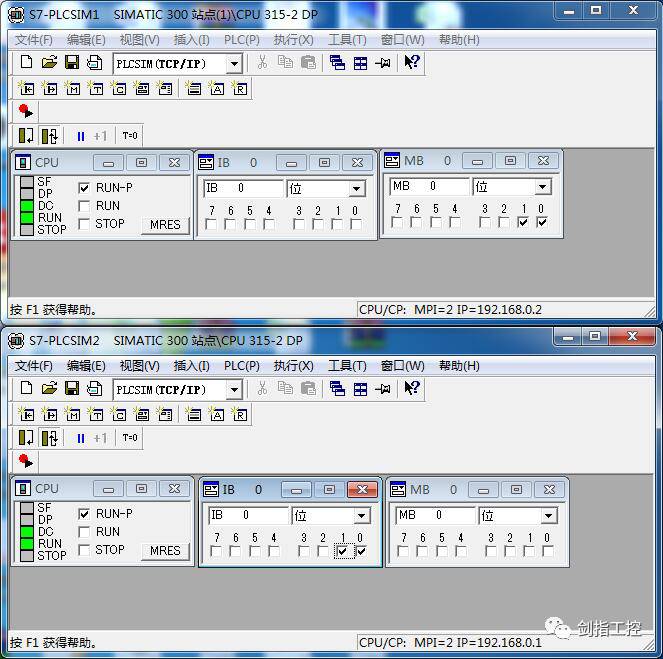

五、测试一下:
