因通讯协议的不同WINCC7.3和S7-200SMART不能直接建立连接，需要使用OPC服务器进行通讯协议的转换。

先了解些理论知识，OPC是什么？

OPC全称是Object Linking and Embedding（OLE） for Process Control，它的出现为基于Windows的应用程序和现场过程控制应用建立了桥梁。在过去，为了存取现场设备的数据信息，每一个应用软件开发商都需要编写专用的接口函数。由于现场设备的种类繁多，且产品的不断升级，往往给用户和软件开发商带来了巨大的工作负担。通常这样也不能满足工作的实际需要，系统集成商和开发商急切需要一种具有高效性、可靠性、开放性、可互操作性的即插即用的设备驱动程序。在这种情况下，OPC标准应运而生。OPC标准以微软公司的OLE技术为基础，它的制定是通过提供一套标准的OLE/COM接口完成的，在OPC技术中使用的是OLE 2技术，OLE标准允许多台微机之间交换文档、图形等对象。

以上内容简单理解就是OPC是一个进行协议转换的软件工具，它的工作就是将不同的协议转换成我们需要的通讯协议。

支持WINCC的OPC有很多，当WINCC与三菱PLC连接的时候需要使用三菱的OPC软件，与施耐德通讯时就需要使用施耐德的OPC软件，各个厂家都有自己的OPC软件。

S7-200 PC Access SMART是西门子开发出来转么用于WINCC与S7-200SMART进行连接使用的OPC软件，它可以将S7-200SMART的通讯协议转换成WINCC支持的通讯协议，进而使WINCC能够与S7-200SMART进行通讯，一下开始给大家介绍S7-200 PC Access SMART软件的使用方法。

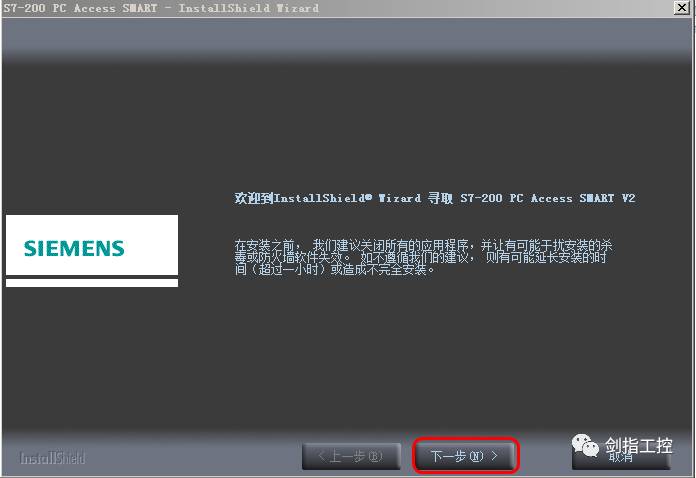

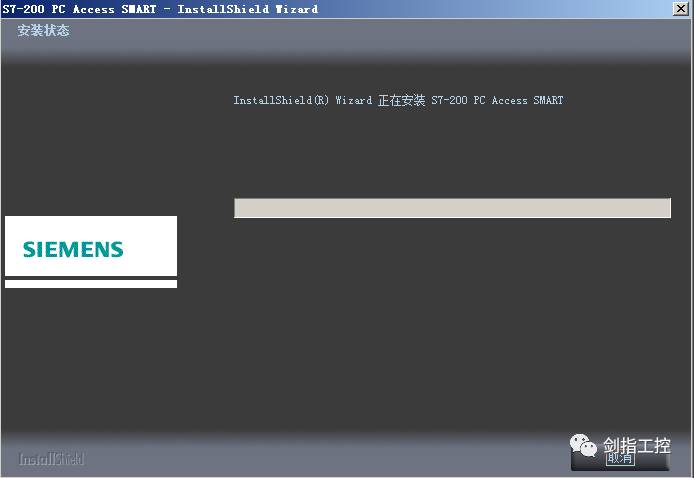

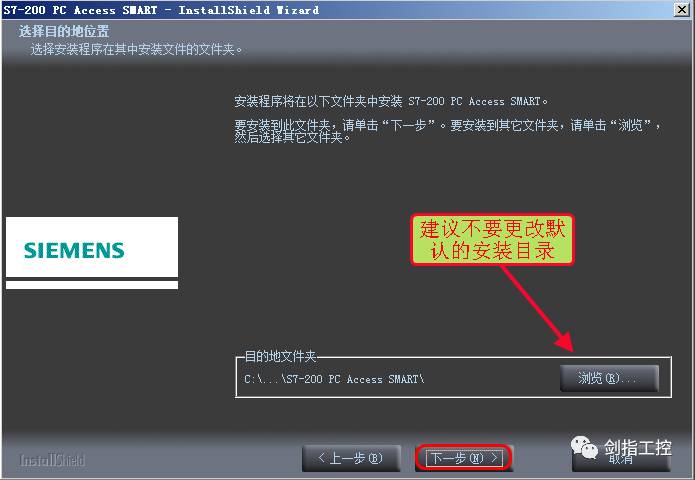

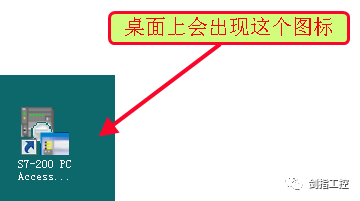

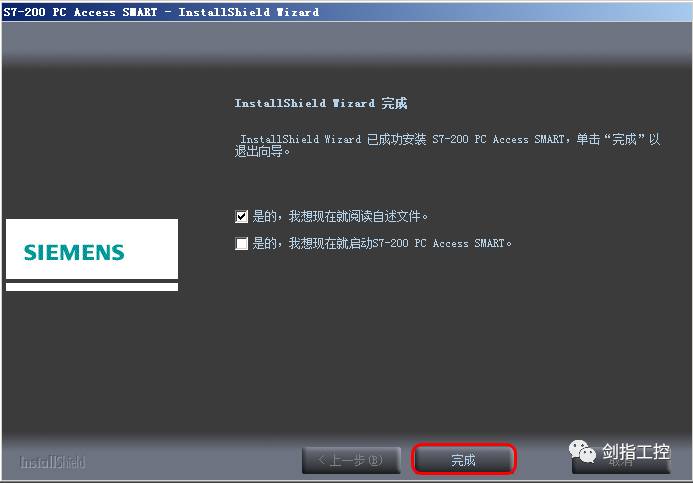

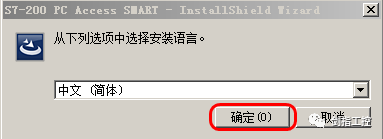

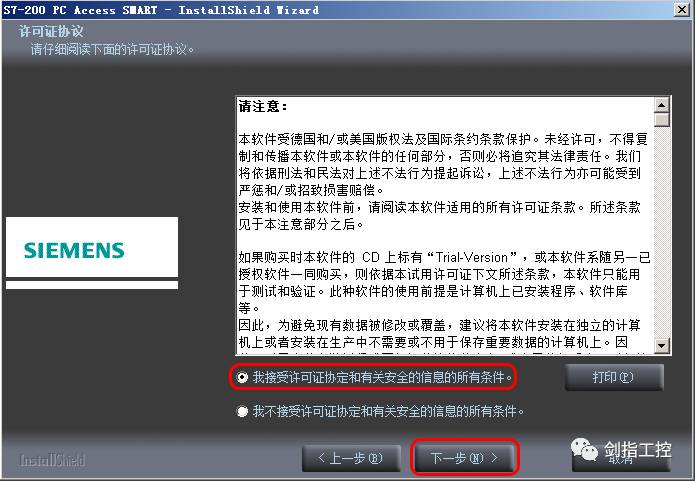

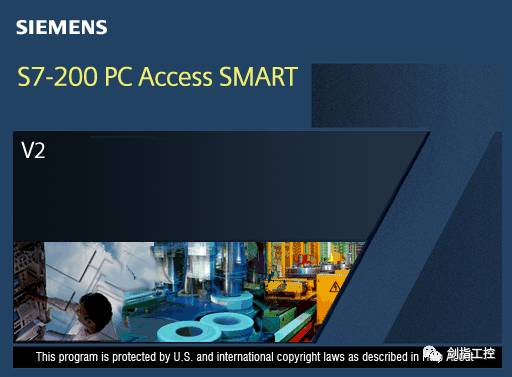

一：S7-200 PC Access SMART软件的安装

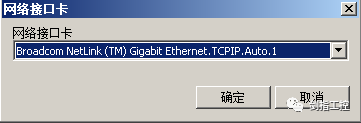

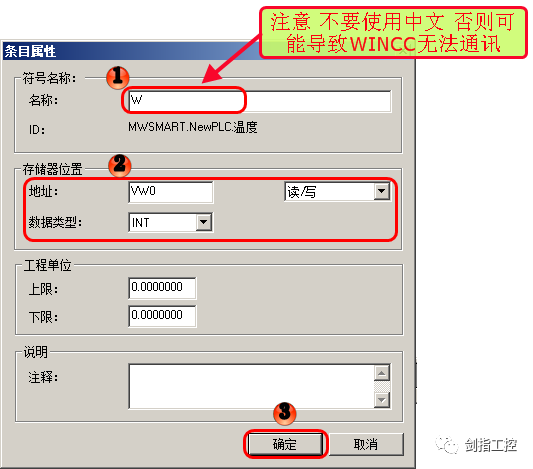

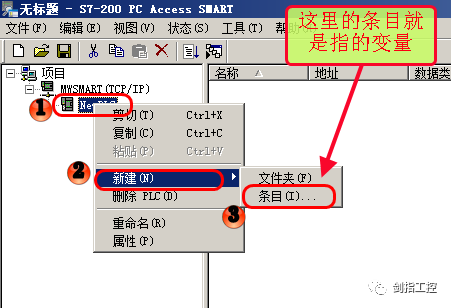

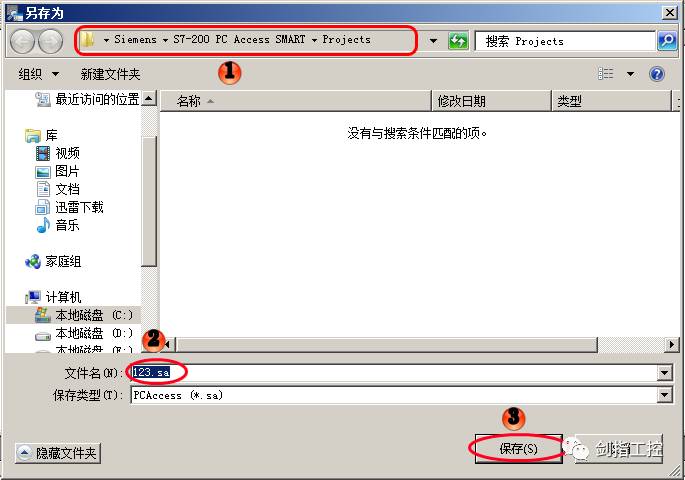

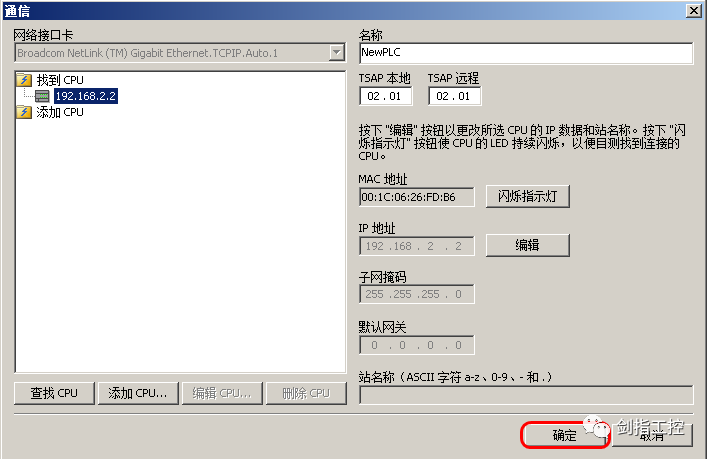

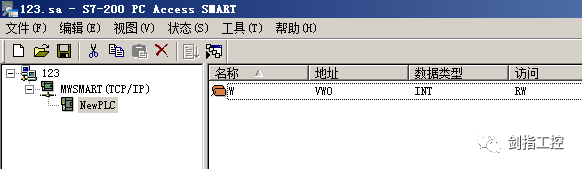

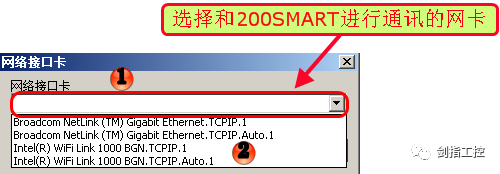

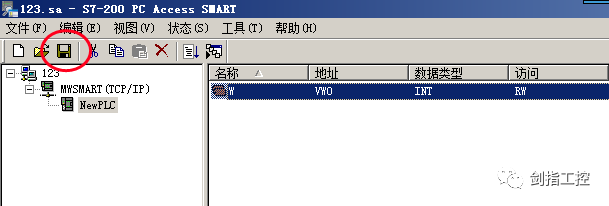

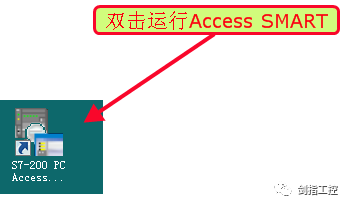

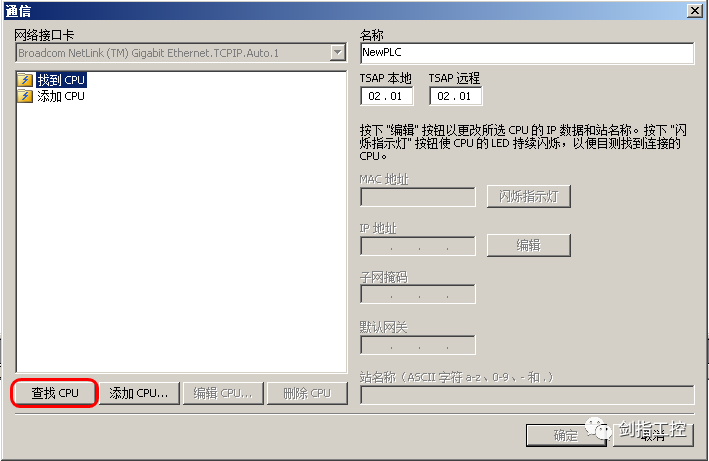

二：S7-200 PC Access SMART的使用方法

下面的步骤需要大家使用电脑连接真实的S7-200SMART CPU后才能进行

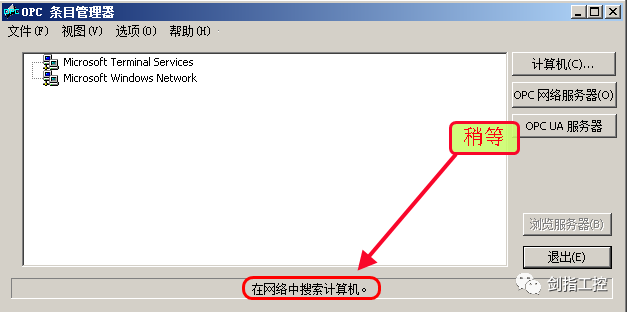

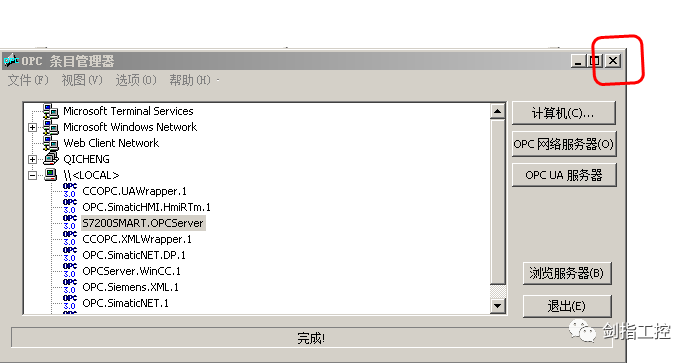

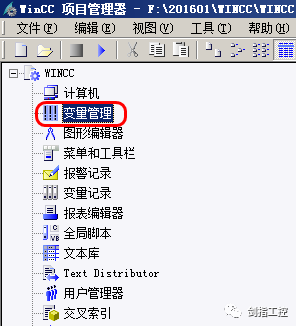

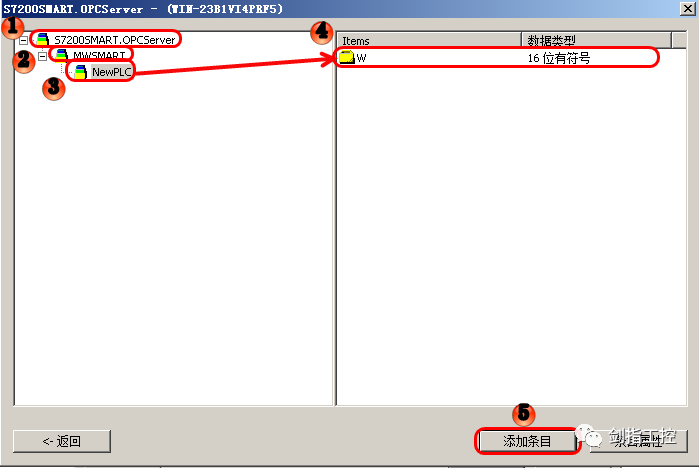

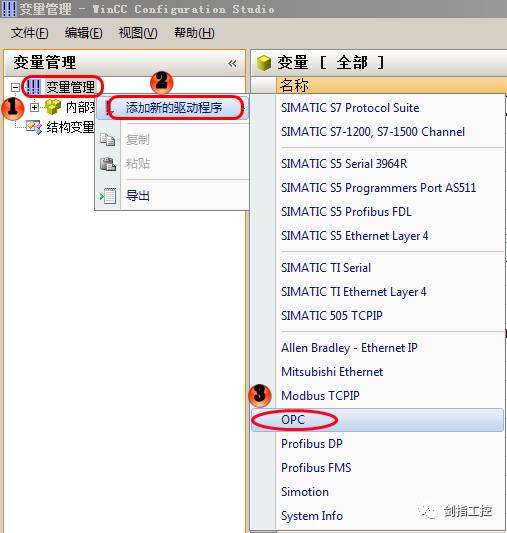

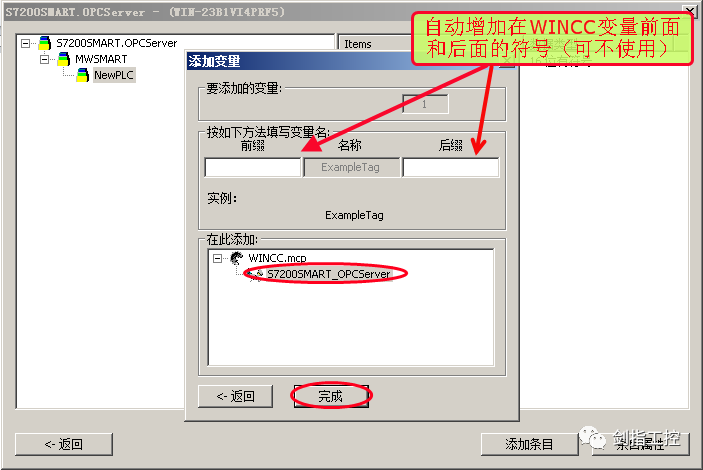

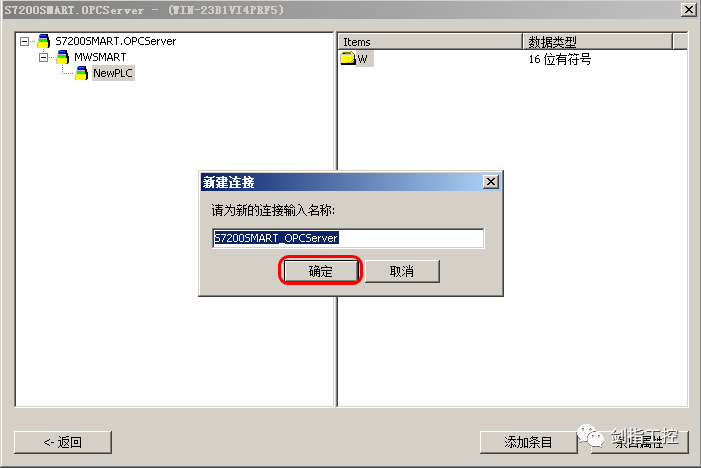

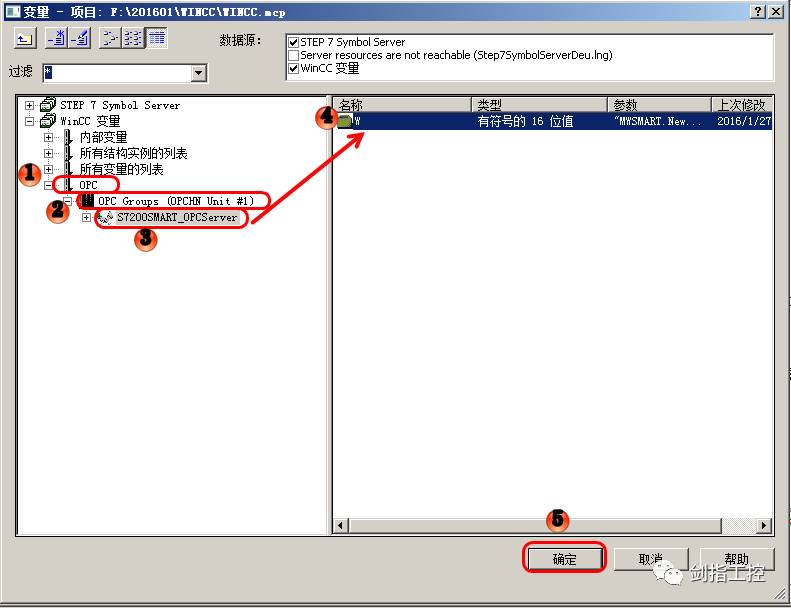

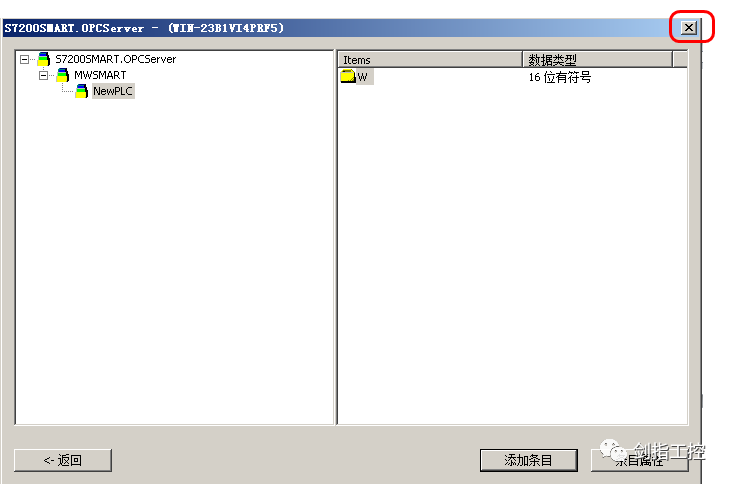

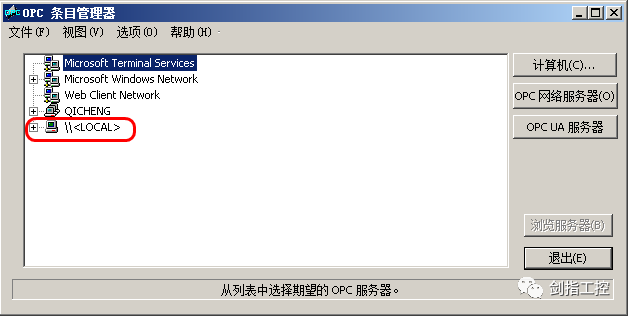

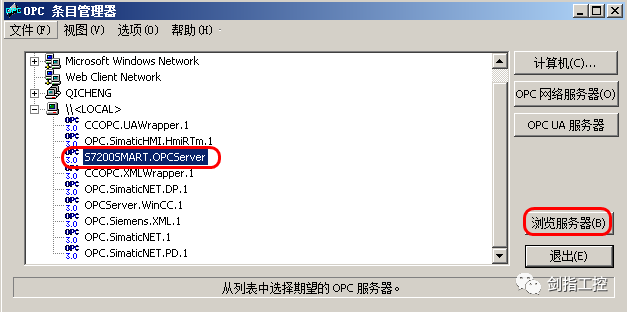

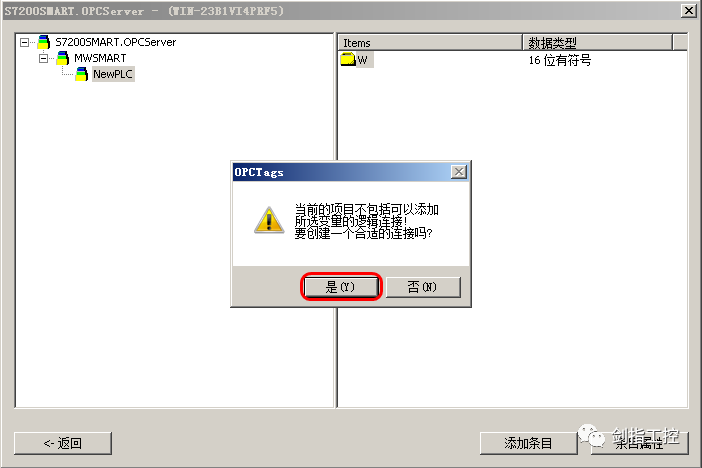

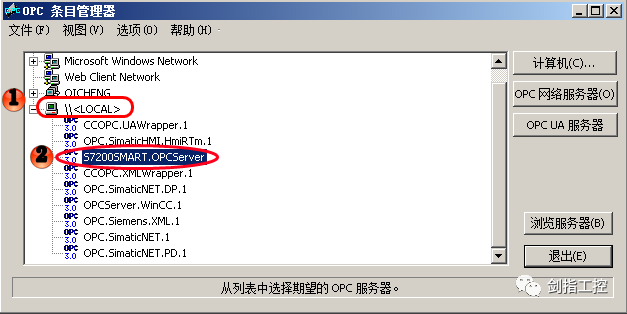

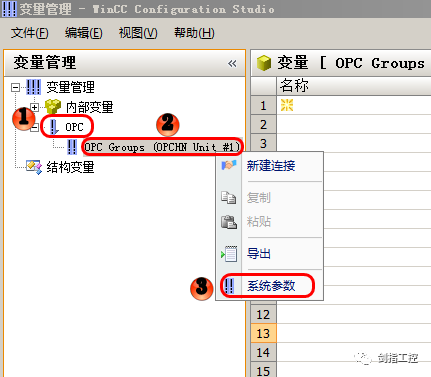

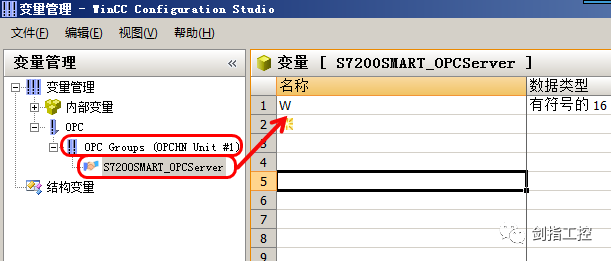

三：在WINCC内建立与S7-200SMART的OPC连接

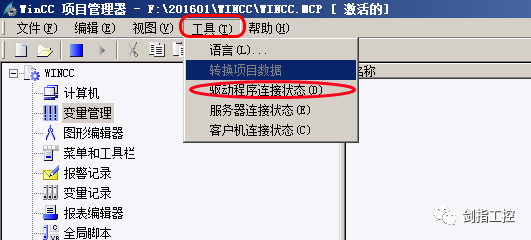

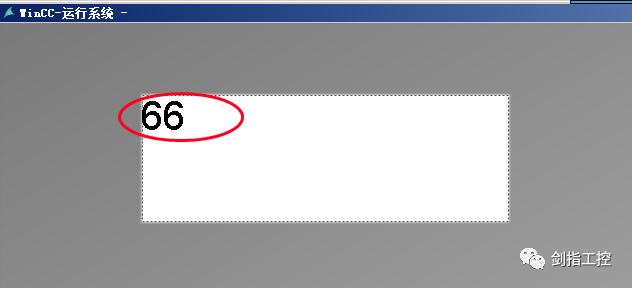

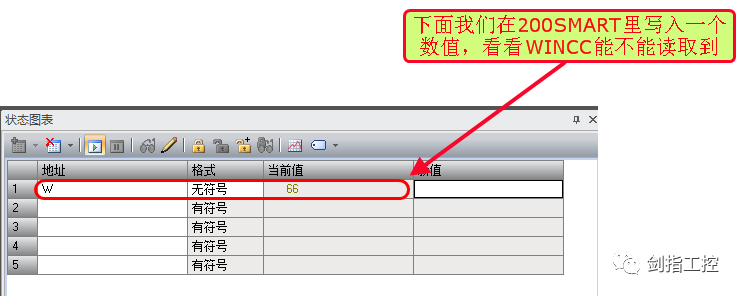

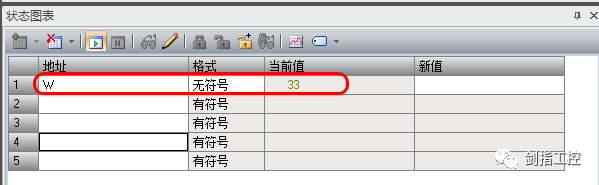

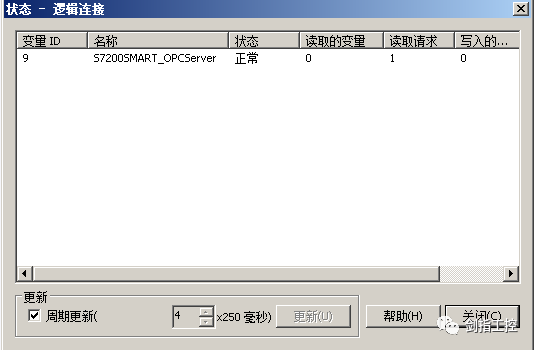

四：通讯测试

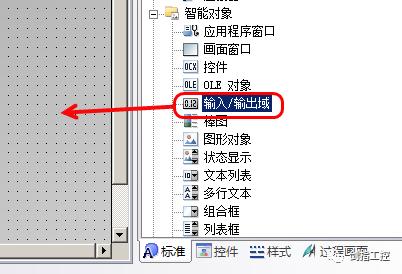

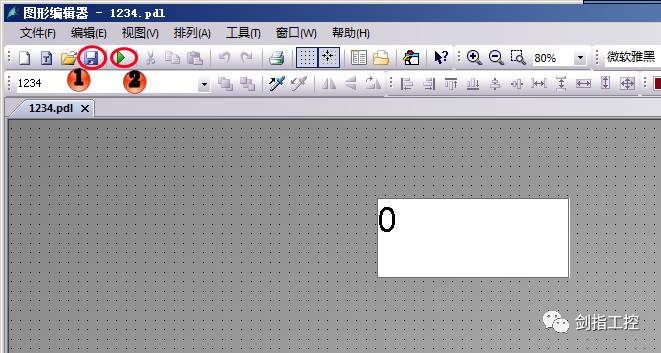

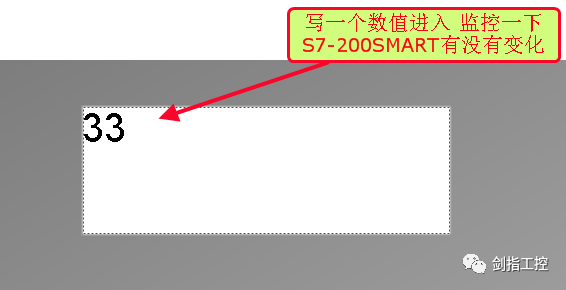

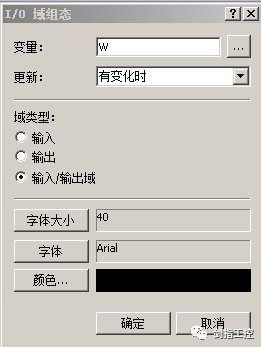

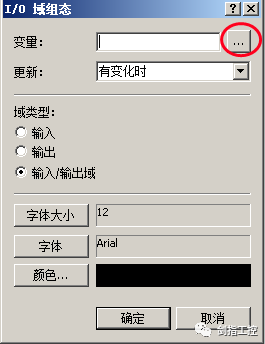

WINCC内建立一个画面，添加一个I/O域，进行读取和写入测试
