【傻瓜教程】PLC程序的下载 上传 监控 清除

剑指工控 星期五, 04/21/2017 - 08:55 发表

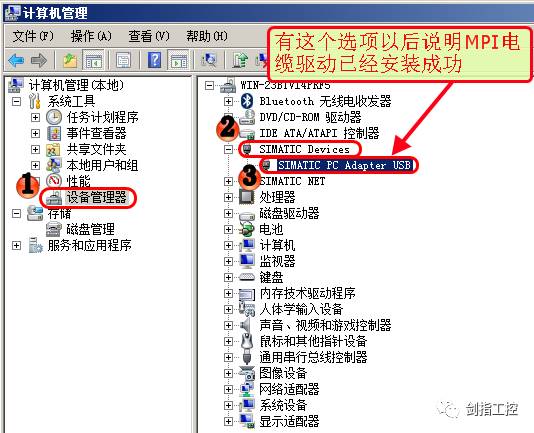

一，安装MPI转USB电缆驱动：

电脑第一次插入MPI转USB电缆时电脑会自动安装MPI电缆的驱动（部分电脑MPI系统可能会安装失败，请更换USB接口后尝试，尝试多次后如果安装驱动仍然失败，说明你所使用的电脑系统存在问题，请重新安装电脑系统后尝试，部分同学会在MPI转USB电缆驱动安装失败后到网络上下载MPI线的驱动程序手动进行安装，这样是没有用的，因为现在使用的MPI数据线驱动都是自动安装的，手动安装的驱动程序是无法识别的）

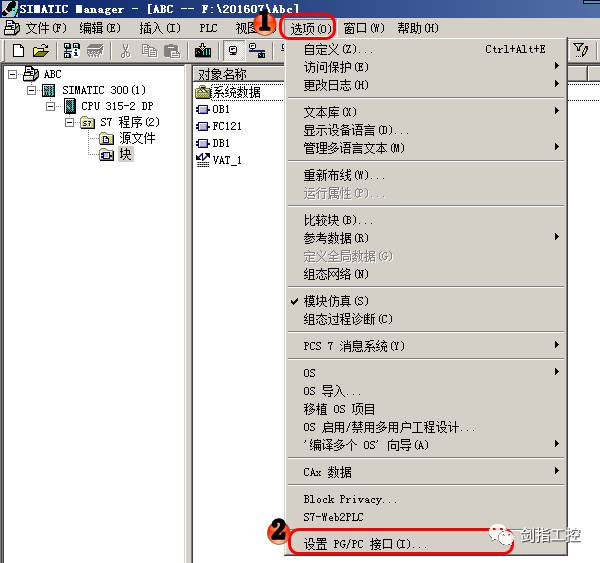

二，设置PG/PC接口：

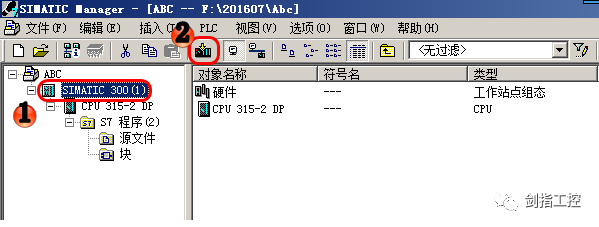

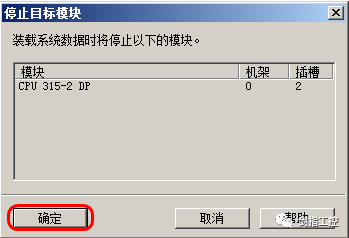

三，程序的下载：

注意：

     （1）请先下载硬件，后下载整个项目

     （2）软件中组态的硬件，一定要和实际PLC硬件一直（换句话说就是实际的PLC硬件接了什么模块，项目硬件组态时一定要同型号/订货号组态进去，必须完全一直）

进行整个项目的下载

注意：

必须关闭软件编程界面，硬件组态界面等等界面，只保留项目管理器是打开的

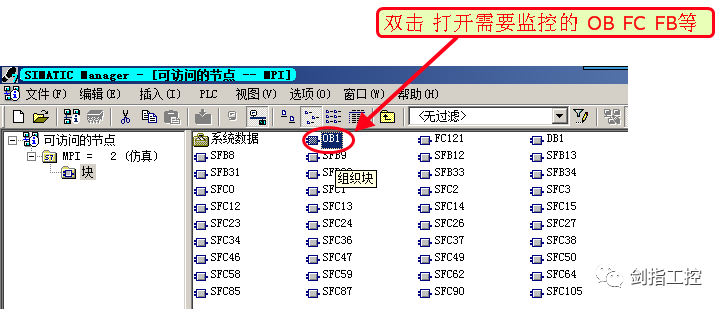

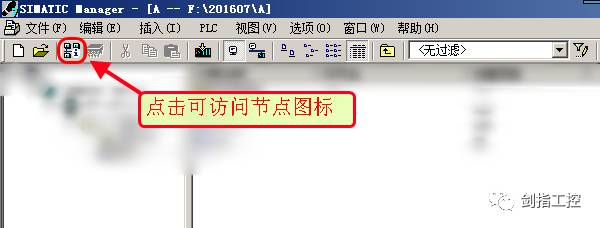

四，程序的在线监控：

注意：

确定MPI线已经连接CPU,且MPI转USB线驱动正常，PG/PC接口设置正确

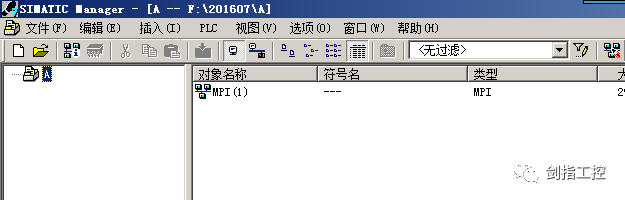

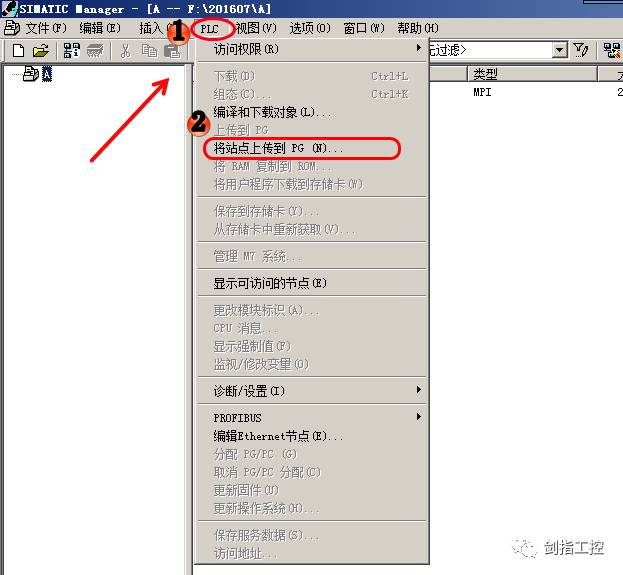

五，程序的上传(从CPU传到电脑)：

注意：

确定MPI线已经连接CPU,且MPI转USB线驱动正常，PG/PC接口设置正确

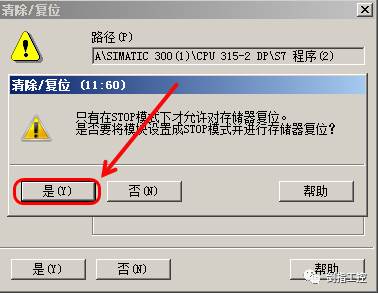

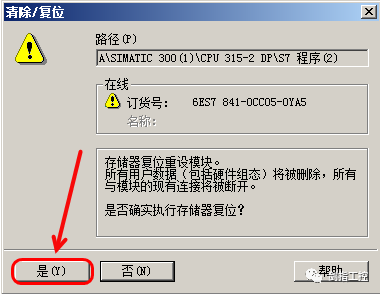

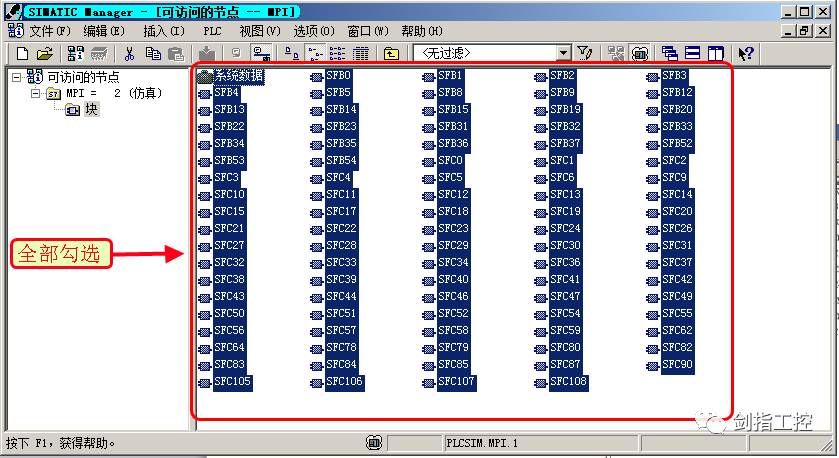

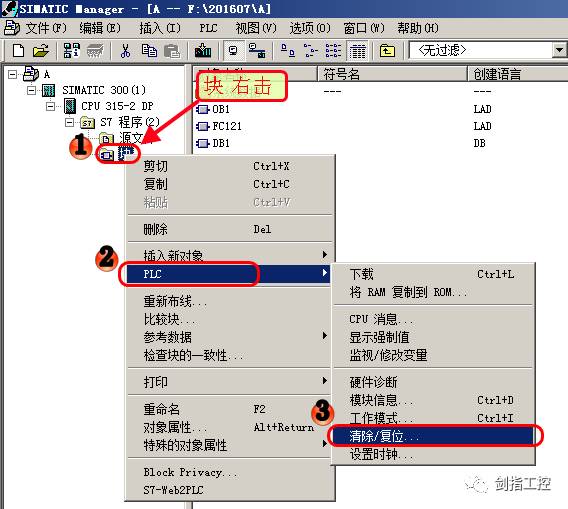

三，CPU程序的清空方法：

注意：

确定MPI线已经连接CPU,且MPI转USB线驱动正常，PG/PC接口设置正确

方法一：

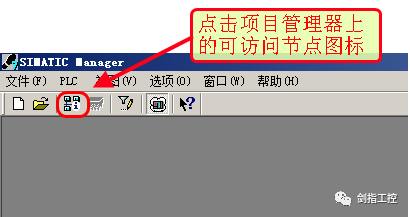

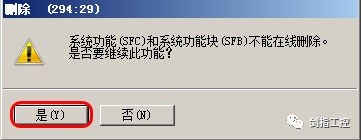

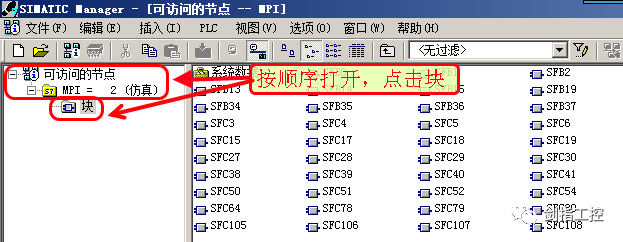

方法二：
