200SMART

最近工程上遇到西门子200、smart与多台组态王连接的问题，也从百度上搜索了这些问题，但都说的不明白或者有不妥之处，经过工程实践献出些许经验:

EM DP01模块

使用EM DP01 扩展模块可以将S7-200SMART CPU做为PROFIBUS-DP从站连接连接到PROFIBUS-DP网络中（注意：因为EM DP01只能做从站，所以多个EM DP01模块之间是不能直接进行通讯的）

最大支持与主站244字节的输入和244字节的输出

使用EM DP01模块对系统的要求：

一， 硬件要求：S7-200SMART  CPU固件版本必须是V2.1及以上版本。

二， 软件要求：编程软件STEP7-MicroWLN SMART必须是V2.1及以上版本

触摸屏下载程序

KTP700 Basic DP触摸屏设置

①新建项目，在精简面板中添加KTP700 Basic DP。

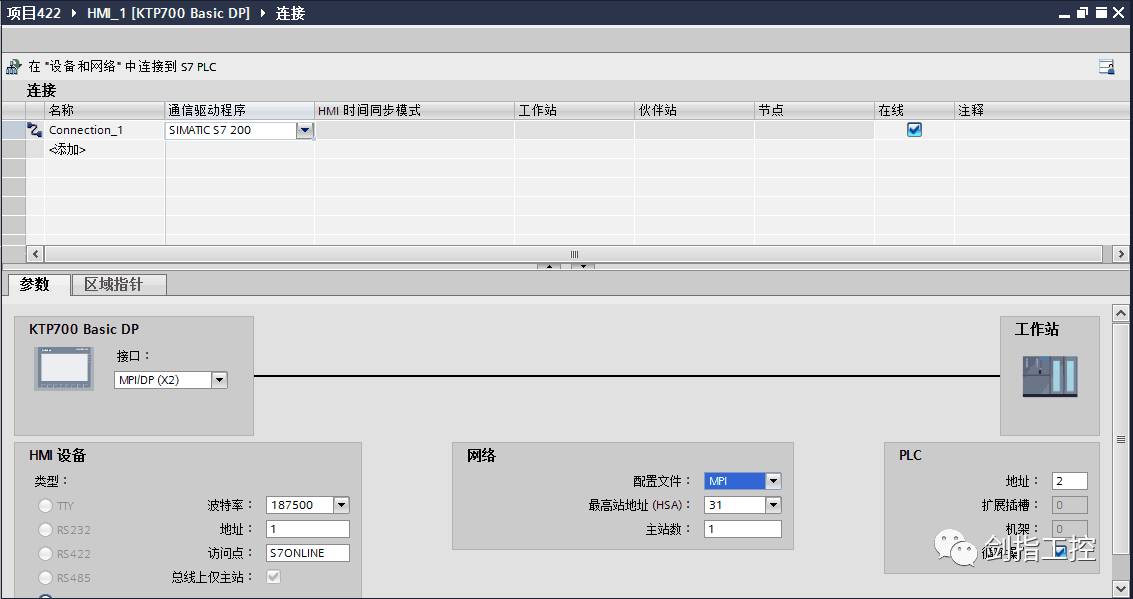

②双击左侧项目树中的“连接”，在弹出的页面中添加一个连接，选择通信驱动程序为“SIMATIC S7 200”，在参数对话框里，设置波特率（与PLC保持一致），网络里的配置文件处，选PPI、MPI、DP均可，如下图：
