【工控技术】SIMATIC PCS 7中,如何在“Horn组态”对话框中选择消息类别的消息类型?

描述
Horn组态时可以使用多种选择条件。

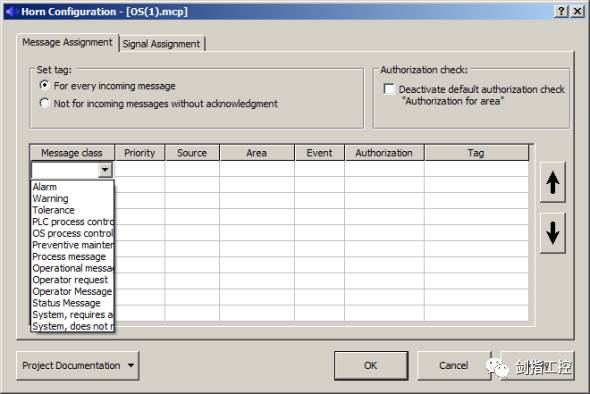

默认情况下无法选择消息类别的特定消息类型。只能选择消息类别(图. 01)。

图. 01

指导

SIMATIC PCS 7 V8.0 SP1及更高版本提供新功能“User-configurable Message Classes”,可以组态消息系统。

1、SIMATIC Manager组件视图中,选中操作员站(OS),在菜单栏中选择"Tools > Configure the PCS 7 message system...".

2、勾选"Use in PCS 7 message system",在打开的"Transfer the configuration to OS"对话框中,点击"Yes"按钮 确认项目启动此功能(图. 02)。

图. 02

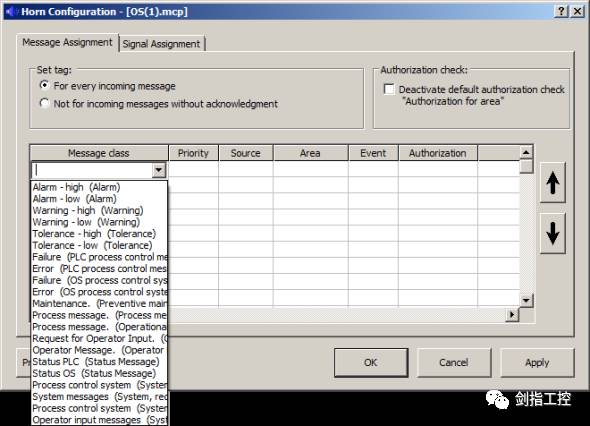

启用此功能之后,WinCC Horn组态中即可选择消息类别(图. 03)。

图. 03

创建环境
FAQ画面在SIMATIC PCS 7 V8.0 SP1中创建。
